РС,РБ,РЦ Разъединитель

2025-06-19

Рубильники серии Р открытого исполнения, трехполюсные, с ручными приводами зависимого действия,Предназначены для пропускания номинальных токов, включения и отключения без нагрузки, а также нечастых (не более 5 в час) неавтоматических

коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением до 380 В в устройствах распределения электрической энергии.

Область применения: ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, трансформаторные подстанции

ТУ 3424-014-05755766-2004 | Соответствуют требованиям ГОСТ IEC 60947-3

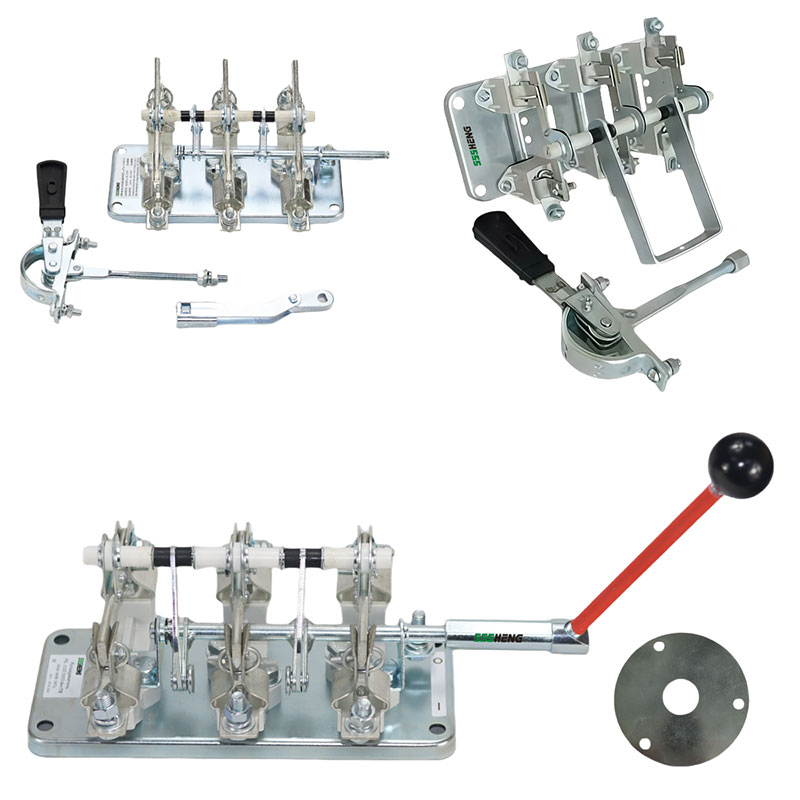

Конструкция:

Основными частями рубильников являются ножи, контактные и осевые стойки, смонтированные на общей плите.

Рубильники имеют по одному ряду осевых и контактных стоек (по 3 шт.). Необходимое контактное нажатие на контактных стойках обеспечивается пружинами, на осевых – сферическими шайбами.

У рубильников с центральным приводом ножи жестко связаны с осью, которая приводится в движение тягой, непосредственно соединенной с рычажным приводом.

У рубильников со смещенным приводом ножи жестко связаны с валом, который приводится в движение скобой, непосредственно соединенной с рычажным приводом.

У рубильников с боковым приводом ножи связаны с осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на двух подшипниках. Этот вал приводится во вращение боковой рукояткой, установленной на одном его конце.

Рукоятка привода съемная, снимается только в отключенном положении аппарата. Выводы рубильников допускают присоединение проводов и кабелей с медными и алюминиевыми жилами, а так же медных и алюминиевых шин. Все резьбовые соединения аппаратов предохранены от самоотвинчивания.

Включенное и отключенное положение аппарата указывается положением рукоятки привода. Исполнение рубильников открытое.
