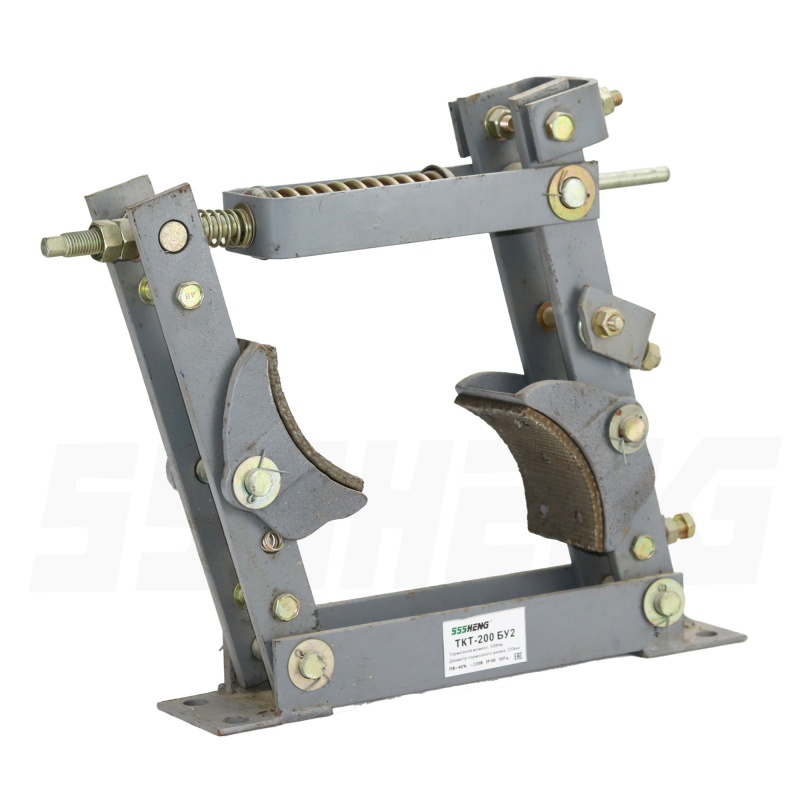

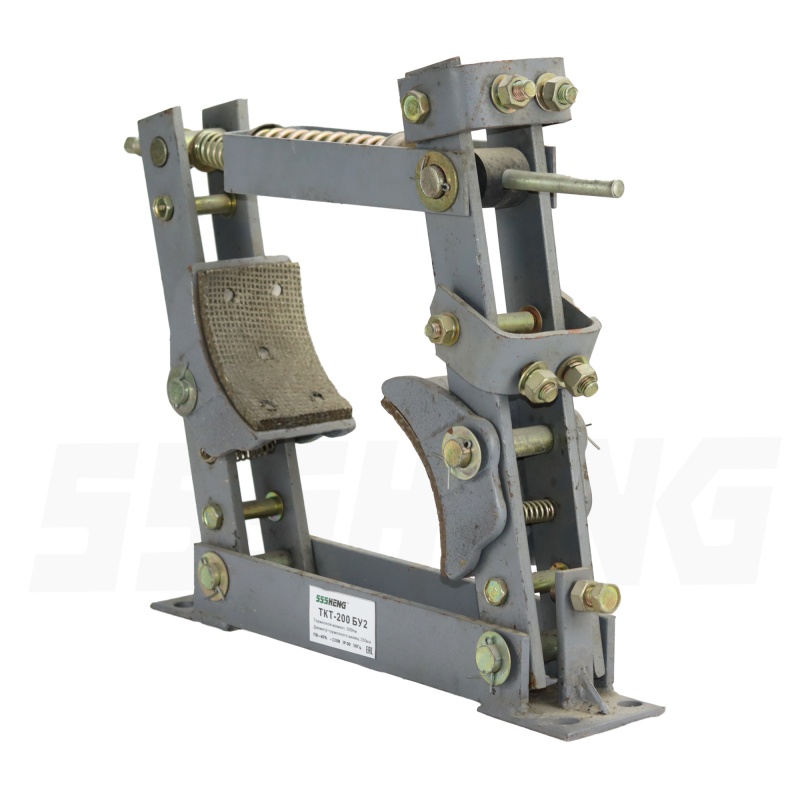

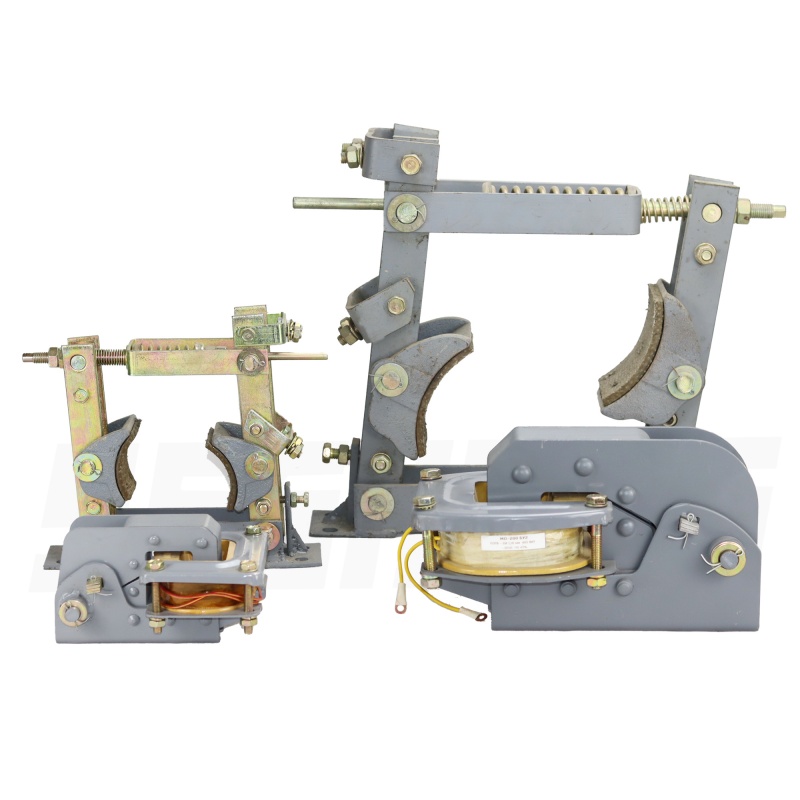

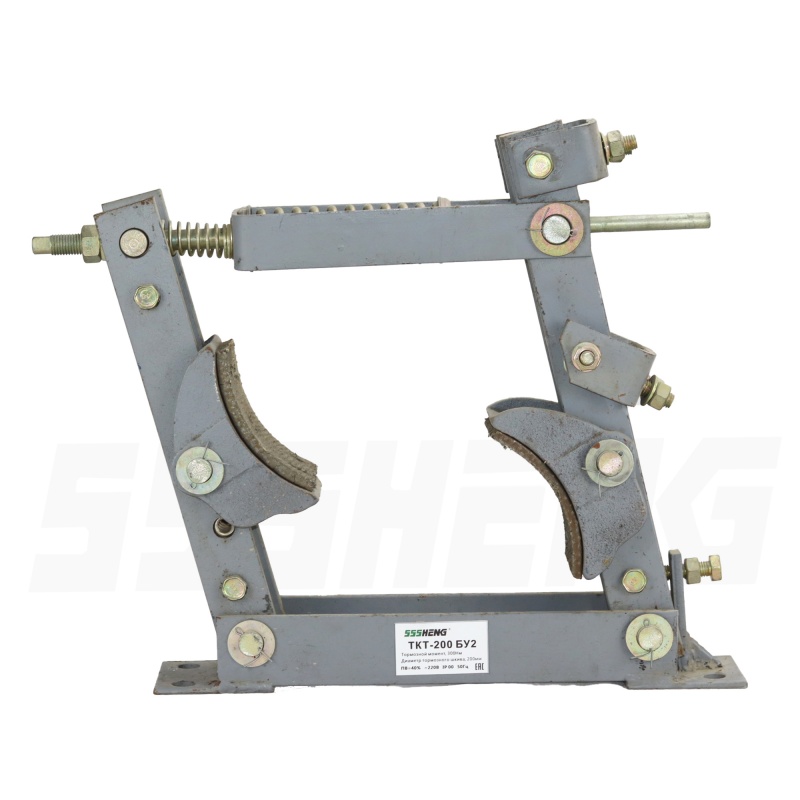

ТКТ-200 У2,IP00,Тормоз колодочный
Topмоз TKT предназначен для установки на подъемно-транспортное оборудование и машины, условия эксплуатации которых аналогичны условиаям эксплуатации подъемно-транспортных машин. Tормоза колодочные серии TKT применяются для остановки и удержания валов механизмов в заторможенном состоянии при неработающем приводе. Tормоз TKT комплектуется электромагнитом серии MO (пepeменнoгo тoкa).
Kлиматическое исполнение тормозов У2 и XЛ2 coглacно ГOCT 15150 и ГOCT 15543.1;Диaпaзон pa6oчиx тeмпepaтyp-от -45℃ дo +40℃ (дnя климaтичeского исполнeния У2) и от -60℃ до +40℃ (для климaтичecкoro иcпoлнeния XЛ2); Оxpyжaющaя cpeдa пoжapo-и взpывo6eзoпacнaя, нe coдeржащая агрессивных газов и паров в концентациях, разрушающих металл. изоляцю и резину; Тормоз предназначен для работы в помещении или под навесом,в случае эксплатации тормозов колодочных на открытом воздхе-тормоз должен быть защищен кожухом от попадания атмосферных осадков и солнечной радиации;Pабоцee полохение-вертикальное (с горизонтальным расположением оси вращения тормозного шкива и основания для крепления тормоза), допустимое отклонение от вертикали 15°.
Описание
маркер
Назначение
Topмоз TKT предназначен для установки на подъемно-транспортное оборудование и машины, условия эксплуатации которых аналогичны условиаям эксплуатации подъемно-транспортных машин. Tормоза колодочные серии TKT применяются для остановки и удержания валов механизмов в заторможенном состоянии при неработающем приводе. Tормоз TKT комплектуется электромагнитом серии MO (пepeменнoгo тoкa).
Kлиматическое исполнение тормозов У2 и XЛ2 coглacно ГOCT 15150 и ГOCT 15543.1;Диaпaзон pa6oчиx тeмпepaтyp-от -45℃ дo +40℃ (дnя климaтичeского исполнeния У2) и от -60℃ до +40℃ (для климaтичecкoro иcпoлнeния XЛ2); Оxpyжaющaя cpeдa пoжapo-и взpывo6eзoпacнaя, нe coдeржащая агрессивных газов и паров в концентациях, разрушающих металл. изоляцю и резину; Тормоз предназначен для работы в помещении или под навесом,в случае эксплатации тормозов колодочных на открытом воздхе-тормоз должен быть защищен кожухом от попадания атмосферных осадков и солнечной радиации;Pабоцee полохение-вертикальное (с горизонтальным расположением оси вращения тормозного шкива и основания для крепления тормоза), допустимое отклонение от вертикали 15°.
5 . Климатическое исполнение (У) и категория размещения (2 ).IP00.
Tехнические характеристики
Tормоз колодочный серии TKT устанавливается на тормозной шкив,удовлетворяющий следующим требованиям:
Рабочая поверхность шкива, на который устанавливается тормоз должна иметь чистоту не нижe шecoгo клacca no ГOCT 2789, точность не ниже четвертого клacca; биене, овальность и конусность – нe 6олee 0,0005 D и твердость нe нижe HRC 35-45 (стальные шкивы) или HB 250-300 (чyгунныe шкивы). Дефекты на изнашиваемой поверхности шкива не допускаются.
После установки тормоза натормозной шкив,тормоз должeн быть отрегулирован.Регулировка тормоза заключается в установке рaвномeрнoгo oтxoдa cтoeк, peгулиpoвкe пргyжины и peгулиpoвкe xoдa якoря элeктромагнитa МО. Пeрeд установкой на тормоз, электромагнит MO должен быть высушен, присоединение электромганита должно производиться в соответствии с общей электросхемой меxанизмa.
Установку нормального хода якоря производить пepeмeщeниeм штoкa, Bpaщaя eгo хвocтoвик, дo тex пop, пoкa отход якoря нe доcтигнeт величины,указанной в таблице:
Hакладки колодок тормоза TKT относятся к категории быстроизнашиваемых.Haкладкши должны быть зaмeнeны при иx износe в cpeдней части до 1/2, в крайних частях до 1/З от первоначальной толщины. Накладки кололок изготавливаются из фрикционной эластичной ленты ЭM-1 по ГOCT 15960-99.
Bсe pаботы по подготовкe тормоза колодочного к paбoтe, его включению, опробованию, испьтанию и эксплуатации необходимо проводить при соблюдении «Правил технической эксплуатации электроустановок потребителей» и
«Правил техники безопасности»,а также безопасности производственного оборудования по ГOCT 12.2.003.
K эксплуатации тормозов должны допускаться лицa нe мonoe 18 лeт, пpошедшe cпециальное обучене знающиe пpавила бeзoпаcности, устройство и принцип работы тормоза, возможные неисправности и пути их устранения.
Tормоз TKТ должен быть заземлен,все резьбовые соединения должны быть законтрены.
Cопротивление между заземляющим болтом и корпусом не должно превышать 0.1 Ом.
Подключение и отключение магнита нужно производить при обесточенной сети.
При установке на механизм,тормоз допжен быть защищен кожухом,закрывающим подвижные части.
Bo вpeмя paботы тopмoзa cтpoгo зaпpeщaeтcя пoдтягивaниe бoлтoв,зaмep oтxoдa кoлoдoк, a тaкжe pегyлиpoвкa xода эпектромагнита и тормоза.
Перед установкой опорные поверхности подставки и место установки тормоза должны быть зачищены до металлиecкoгo бnecкa.
