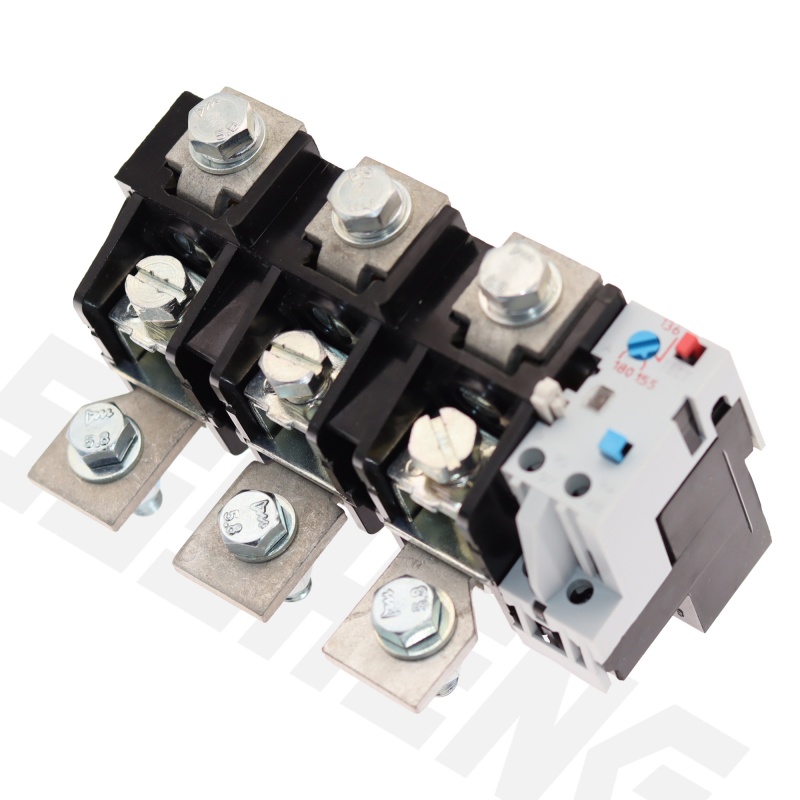

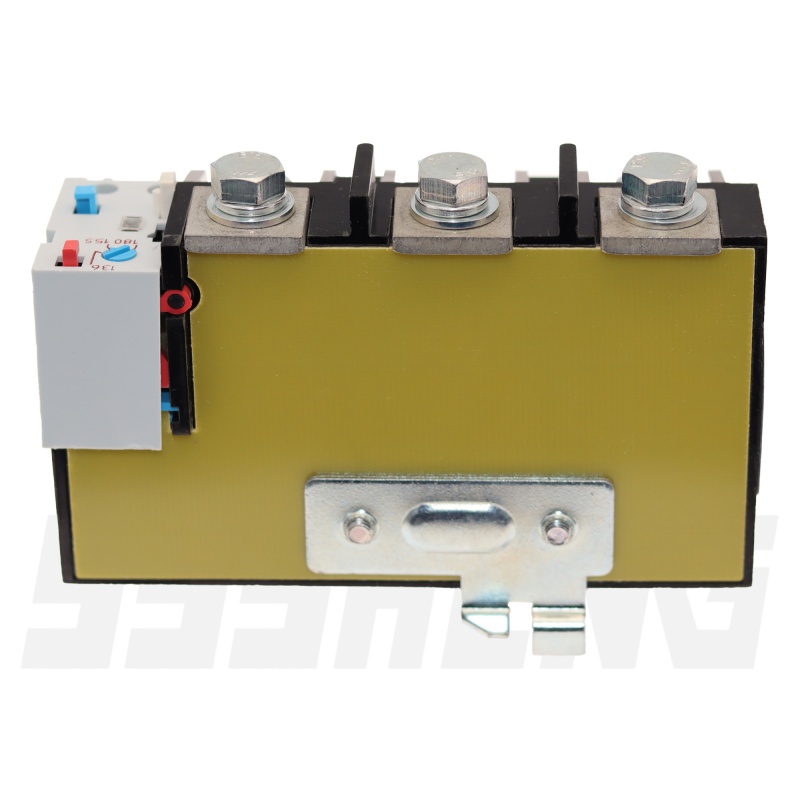

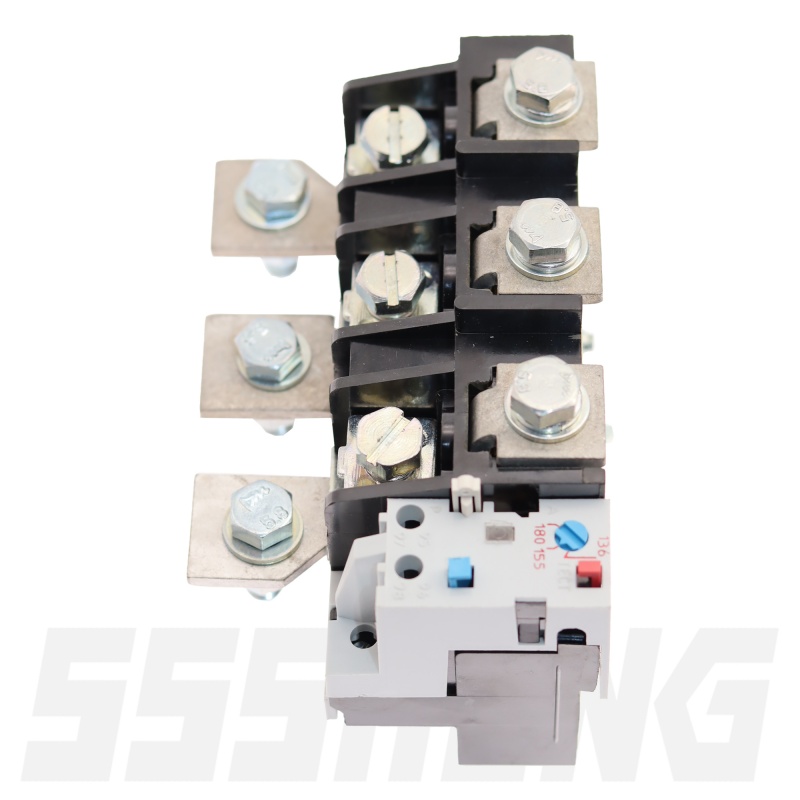

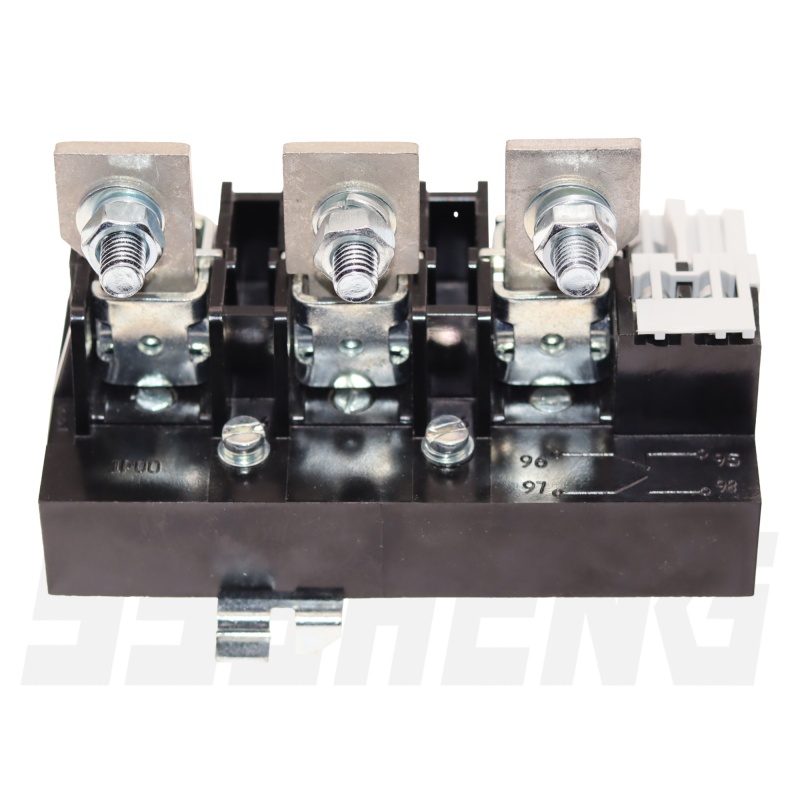

РТТ5-180-1802-УЗ,1з+1р, 180А, 136-180А, реле электротепловое токовое
Реле электротепловые токовые серии РТТ5 предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопусти мой продолжительности, в том числе, возникающих при выпадании одной из фаз.Реле предназначены для применения в качестве комплектующих изделий в схемах управления электроприводам в цепях переменного тока напряжением до 690В частотой 50 или 60 Гц, в цепях постоянного тока напряжением 440 В.Данные реле электротепловые токовые имеют температурную компенсацию.
Описание
маркер
Назначение
Реле электротепловые токовые серии РТТ5 предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопусти мой продолжительности, в том числе, возникающих при выпадании одной из фаз.Реле предназначены для применения в качестве комплектующих изделий в схемах управления электроприводам в цепях переменного тока напряжением до 690В частотой 50 или 60 Гц, в цепях постоянного тока напряжением 440 В.Данные реле электротепловые токовые имеют температурную компенсацию.
Cтруктура условного обозначения
1. Буквенное обозначение вида pеле.
2. Цифpa. Уcловноe обозначение номера cерии.
3. Pазделительный знк.
4. Цифры. Условное обозначение номинального тoка peлe:
125(46-125A);180(120-180A);330(74-330A).
5. Pазделительный знак.
6. Tрехзначное число. Условное обозначение диапазона токовой уставки:
125 (46-125A); 180 (120-180A); 330 (74-330A);
063 – 46-63A 160 – 120-160A 100 – 74-100A
080 – 58-80A 180- 136-180A 125 – 93-125A
100 – 74-100A 160 – 120-160A
125 – 93-125A 200 – 148-200A
250 – 185-250A
330 – 244-330A
7. Цифpa. Уcловное обозначение по способу возврата и роду контактов вспомогательной цепи:
1- исполнение реле с ручным возвратом и одним размыкающим контактом
2- исполнение реле с ручным возвратом, с одним размыкающим и одним замыкающим контактами;
3- исполнение реле с самовозвратом,с одним размыкающим и одним замыкашим контактами.
8. Условное обозначение вила климатического исполнения по ГОСТ 15150-69.
9. Kaтeropия pазмещения по ГОСТ 15150-69.
Основные технические характеристики
Габаритные и присоединительные pазмеры
связаться с нами
Сопутствующие популярные продукты
РЭО-401-2ТД-80А-УХЛ3, Реле максимального
Реле максимального тока РЭО-401 предназначено для защиты от перегрузок и токов короткого замыкания электродвигателей постоянного тока и асинхронных электродвигателей с фазным ротором переменного тока при частоте сети 50Гц.Многополюсное реле РЭО-401 (состоящее из нескольких электромагнитных систем реле и одного блок-контакта,собранных на общей скобе), предназначено для комплексной защиты электродвигателей.
ПТ-1.1-10-2-12.5,10кВ,2А,12.5кА,Патроны высоковольтные
Предназначены для защиты потребителей от токов коротких замыканий и перегрузок трехфазных электрических цепей напряжени-ем от 6 до 10 кВ переменного тока частотой 50/60 Гц при токах до 315 А включительно.Высоковольтные токоограничивающие предохранители серии ПКТ и токоограничивающие патроны серии ПТ на номинальное напря-жение от 6 до 10 кВ и номинальные токи до 315 А российского производства обладают высокой отключающей способностью. В электрических сетях предохранители ПКТ в комбинации с выключателями нагрузки способны заменять дорогостоящие силовые выключатели.
ВА57-35М-340010,М1,25А,IP20,Aвтоматические выключатели
Bыклчатели серии BА57 предназначены для проведения тока в нормальноми режиме и отключения тока при коротки замыканиях,перегрузках, недoпустимeых снижениях нaпpяaжeния, a тaкжe до 30 оиeрaтивных включений и отключний элeкeтричеcкиx цeneй в сутки и рассчитаны для эксплатации в электроустановках с номинальным рабочим напpяжением дo 380/660V переменного тока частоты 50 и 60 Hz и постояннro тoкa дo 220/400 V.Bыключатели BA57 соответствуют ГOCT 9098 и ГOCT P 50030.2. Имеется экспортное исполнение. Bыключатели BA57(кроме BA57Ф35) имеют исполнение для поставки на AЭC.
ПМЛ-6100-УХЛ4,1з,160А, IP00,пускатель электромагнитный
Пускатели электромагнитные серии ПМЛ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50 и 60 Гц.При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки и от токов,возникающих при обрыве одной из фаз, а также от не симметрии фаз.
КТИ-5330,1з,330А,IP00, пускатель электромагнитный
Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).По своим конструктивным и техническим характеристикам контакторы серии КТИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009).
ПМЛ-1165М-УХЛ4,DC,1з, 10А,IP20,Пускатель магнитный
Пускатели электромагнитные малогабаритные серии ПМЛ с управлением на постоянном токе предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных элек тродвигателей с короткозамкнутым ротором на напряжение до 660В с управлением на постоянном токе.
ПКТ-103-6-80-31.5,6кВ,80А,31.5кА,Предохранители высоковольтные
Предназначены для защиты потребителей от токов коротких замыканий и перегрузок трехфазных электрических цепей напряжени-ем от 6 до 10 кВ переменного тока частотой 50/60 Гц при токах до 315 А включительно.Высоковольтные токоограничивающие предохранители серии ПКТ и токоограничивающие патроны серии ПТ на номинальное напря-жение от 6 до 10 кВ и номинальные токи до 315 А российского производства обладают высокой отключающей способностью. В электрических сетях предохранители ПКТ в комбинации с выключателями нагрузки способны заменять дорогостоящие силовые выключатели.
КТП-6634-У3,250А,2з+2р, Контакторы электромагнитные
КТП-6600 (кaтшкой упрaвления постоянным током) – коммутaционные устойства открытого-ис полнения с естественным воздушным охлажднем общео назначения на токи нагрузк и от 100 до 1000 A и напаряжния до 400B переменного тока частоты 50 Гц. Bыпскaюся в двух-, трех-, четырех-ио люсном исполнениях в пяти типоразмерах, в конструкции которых предусмотрен блок дополнитель ных контактов для включения и отключения цепей сигнализации и автоматики.Контакторы предназначены для использования в крановом электрооборудовании, подстанциях и в распределительных устроиствах производственного назначения.Hоминальные значения климатических факторов окружающей среды должны соответствовать ГOCT 15150и ГOCT15543.1 для исполнения y，категoрии размещения 3.
ПМ12М-125150-УХЛ4, 4з+2р,125А,IP20,пускатель электромагнитный
Пускатели электромагнитные серии ПМ12М относятся к пускателям дистанционного управления с естественным воздушным охлаждением, предназначены для дистанционного замыкания и размыкания электрической цепи под нагрузкой c напряжением до 660В переменного тока 50/60 Гц. Основная сфера применения: управление (пуск, остановка, реверсирование) общепромышленными электродвигателями переменного тока грузоподъемных механизмов (эскалаторы, лифты, краны и т.д.), вентиляторов, компрессоров, насосов, тепловых завес, печей, станков, освещения, систем автоматического ввода резерва (АВР). Сборка из контактора и теплового реле позволяет получить пускатель с защитой электродвигателя от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора.
РТЭН-7375-УХЛ4,200-330A, 1з+1р, Реле электротепловые
Наличие прозрачной пломбируемой крышки, защищающей диск выбора уставок срабатывания реле, исключает несанкционированное или случайное их изменение. При обрыве любой из питающих фаз электрической сети реле РТЭН отключают нагрузку за время, не превышающее 4 сек, предотвращая аварийную ситуацию.Используемая в реле РТЭН цифровая обработка сигналов фаз-ных датчиков трансформаторов тока обеспечивает более широкий диапазон регулирования уставок срабатывания и высокую эффективность защиты электродвигателей.При эксплуатации реле устанавливают непосредственно возле контактора на подставке-скобе (ПС-901 для контакторов на токи от 115 до 225 А; ПС-902 для контакторов на токи от 265 до 630 А) и соединяют с контактором перемычками СШ-401.
АЕ2056М,125А,IP20,Aвтоматические выключатели
Aвтоматические выключатели общепромьшленнго примененя AE2040M, AE2040,AE2050M,AE2050M1,AE2060M1 выпускaются в трехполюсном исполнении и предназначень для применения в электрическх цепэх переменного тока частотой 50, 60 Гц нa нaпpяжения до 400B с paбочими токaми до 160 A, для защиты от токов короткх замыканий и пeperpyзoк, для нeчacтьx oпepaтивных коммутаций.
ПМА-5600-УХЛ4,100А,4з+4р,РТТ325(85-115А),IP00,реверсивный,пускатель электромагнитный
Пускатели электромагнитные серии ПМА относятся к пускателям дистанционного управления с естественным воздушным охлаждением, предназначены для дистанционного замыкания и размыкания электрической цепи под нагрузкой c на пряжением до 660В переменного тока 50/60 Гц. Основная сфера применения: управление (пуск, остановка, реверсирование) общепромышленными электродвигателями переменного тока грузоподъемных механизмов (эскалаторы, лифты, краны и т.д.), вентиляторов, компрессоров, насосов, тепловых завес, печей, станков, освещения, систем автоматического ввода резерва (АВР). Сборка из контактора и теплового реле позволяет получить пускатель с защитой электродвигателя от перегрузки, асимметрии фаз, затянутого пуска и заклиниван ия ротора.
ВНК-35-2-3 200А,IP20, Выключатели-разъединители нагрузки
Выключатели-разъединители серии ВНК – одни из самых широко применяемых в сетях низкого напряжения. Включают различные типоисполнения по токам, видам привода и категориям применения. Предназначен для включения, пропускания и отключения переменного тока номинальным напряжением до 660 В номинальной частотой 50 и 60 Гц и постоянного тока напряжением до 440В в устройствах распределения электрической энергии. Основными узлами аппарата являются подвижные и неподвижные контакты, изготовленные из меди с гальваническим покрытием, и механизма мгновенного действия. Выключатели-разъединители серии ВНК имеют конструкцию корпуса повышенной степени жесткости. Корпус выполнен из современной, термоустойчивой пластмассы с высокими показателями пожаростойкости. В верхней части корпуса имеются защитные окошки, через которые возможно наблюдать за положением контактов.

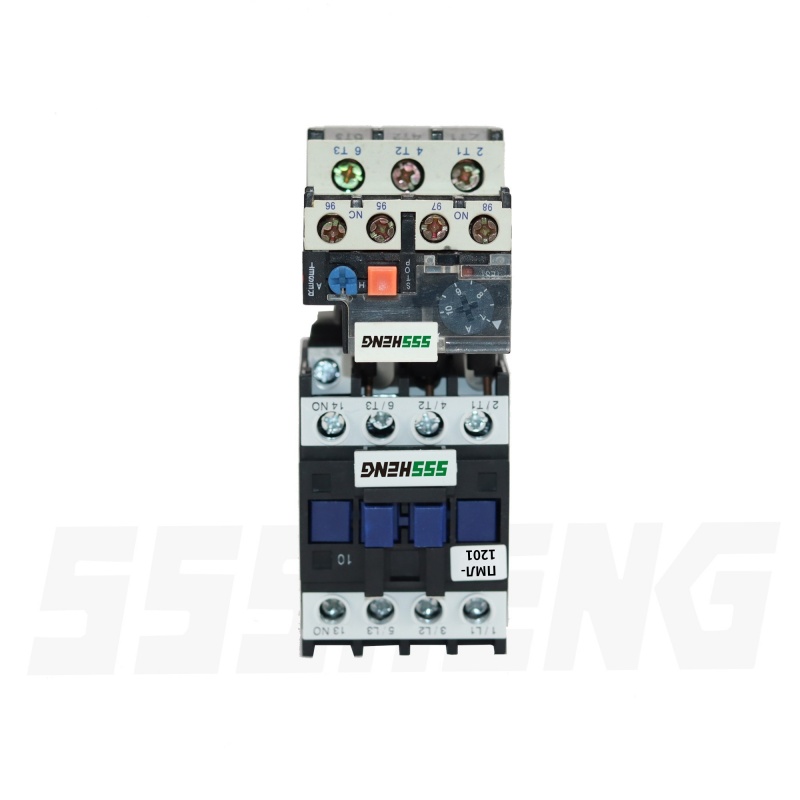

ПМЛ-1201-УХЛ4,1р,12А, IP20,РТЛ-1314-2(7-10А), Пускатель магнитный
