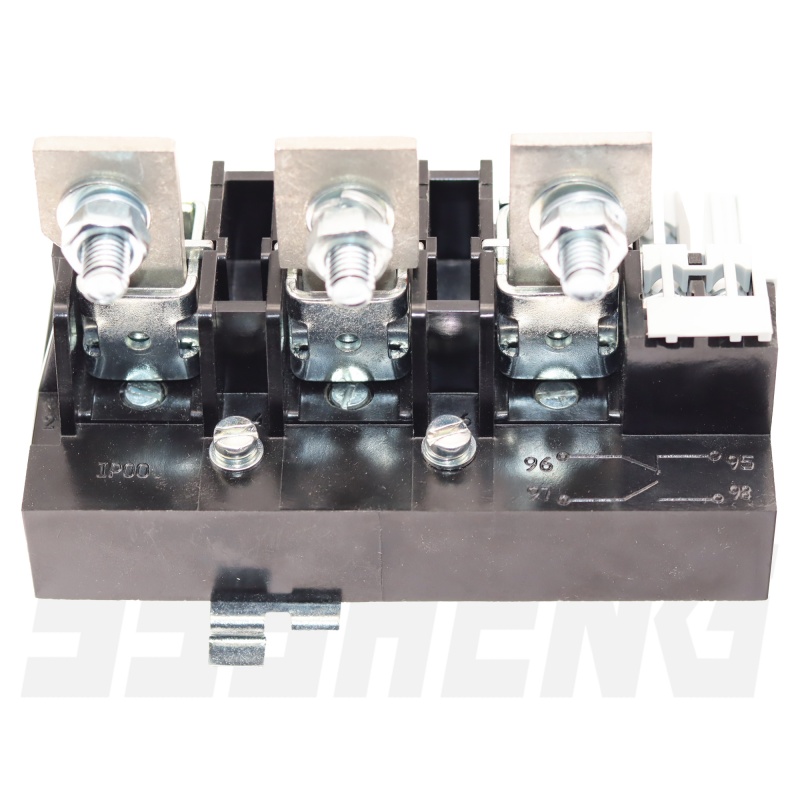

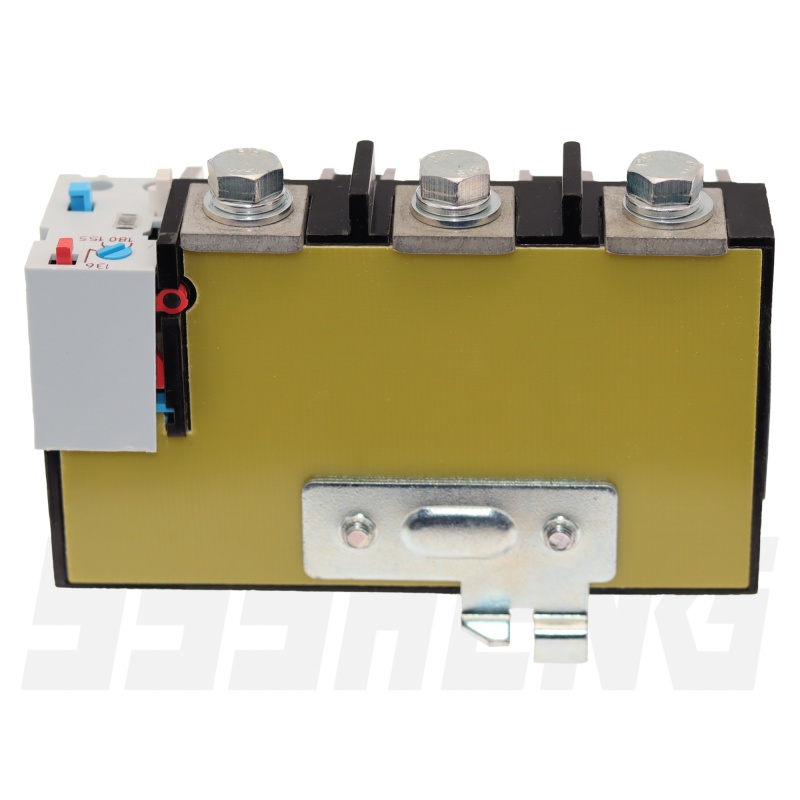

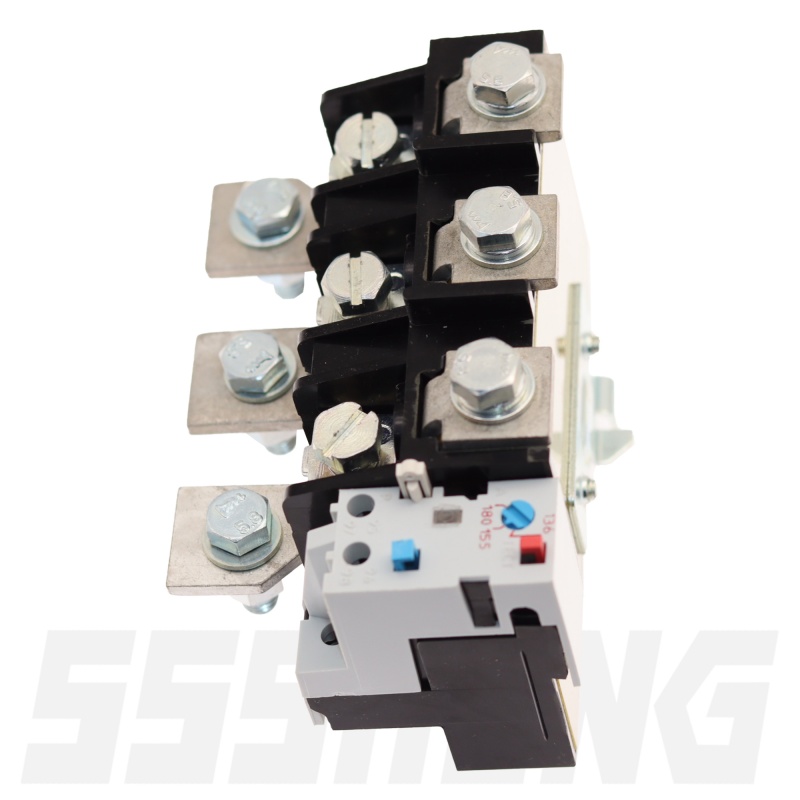

РТТ5-125-1252-УЗ,1з+1р, 125А, 93-125А, реле электротепловое токовое
Реле электротепловые токовые серии РТТ5 предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопусти мой продолжительности, в том числе, возникающих при выпадании одной из фаз.Реле предназначены для применения в качестве комплектующих изделий в схемах управления электроприводам в цепях переменного тока напряжением до 690В частотой 50 или 60 Гц, в цепях постоянного тока напряжением 440 В.Данные реле электротепловые токовые имеют температурную компенсацию.
Описание
маркер
Назначение
Реле электротепловые токовые серии РТТ5 предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопусти мой продолжительности, в том числе, возникающих при выпадании одной из фаз.Реле предназначены для применения в качестве комплектующих изделий в схемах управления электроприводам в цепях переменного тока напряжением до 690В частотой 50 или 60 Гц, в цепях постоянного тока напряжением 440 В.Данные реле электротепловые токовые имеют температурную компенсацию.
Cтруктура условного обозначения
1. Буквенное обозначение вида pеле.
2. Цифpa. Уcловноe обозначение номера cерии.
3. Pазделительный знк.
4. Цифры. Условное обозначение номинального тoка peлe:
125(46-125A);180(120-180A);330(74-330A).
5. Pазделительный знак.
6. Tрехзначное число. Условное обозначение диапазона токовой уставки:
125 (46-125A); 180 (120-180A); 330 (74-330A);
063 – 46-63A 160 – 120-160A 100 – 74-100A
080 – 58-80A 180- 136-180A 125 – 93-125A
100 – 74-100A 160 – 120-160A
125 – 93-125A 200 – 148-200A
250 – 185-250A
330 – 244-330A
7. Цифpa. Уcловное обозначение по способу возврата и роду контактов вспомогательной цепи:
1- исполнение реле с ручным возвратом и одним размыкающим контактом
2- исполнение реле с ручным возвратом, с одним размыкающим и одним замыкающим контактами;
3- исполнение реле с самовозвратом,с одним размыкающим и одним замыкашим контактами.
8. Условное обозначение вила климатического исполнения по ГОСТ 15150-69.
9. Kaтeropия pазмещения по ГОСТ 15150-69.
Основные технические характеристики
Габаритные и присоединительные pазмеры
связаться с нами
Сопутствующие популярные продукты
Плавкая вставка ППН-37, 80А, габарит 2,IP00, Предохранители ножевого типа
Силовые предохранители серии ППН предназначены для защиты при перегрузках и коротких замыканиях электрических сетей и электрооборудования промышленных предприятий, общественных и жилых зданий, переменного тока с номинальным напряжением до 500 В частоты 50 и 60 Гц.-полный ассортимент номенклатуры на токи от 6 до 1600А; – большие значения предельного тока отключения до 50 кА.
ПН2-400,Держатель плавкой вставки 400А
Силовые предохранители серии ППН предназначены для защиты при перегрузках и коротких замыканиях электрических сетей и электрооборудования промышленных предприятий, общественных и жилых зданий, переменного тока с номинальным напряжением до 500 В частоты 50 и 60 Гц.-полный ассортимент номенклатуры на токи от 6 до 1600А; – большие значения предельного тока отключения до 50 кА.
РТТ36-20-УХЛ4,1.5-2.4, 1з+1р, Реле электротепловые токовые
Реле тепловой перегрузки на биметаллической микросхеме серии PTT36 (далее именуемое тепловымреле) применяется для защиты от перегрузки двигателей переменного тока общего назначения, которые работают в течение длительного времениили с перерывами в течение длительного времени при переменном токе 50 Гц, напряжением до 690 В и переменным током 0,25 ~ 160А. Оно оснащено защитой от разомкнутой фазы, температурной компенсацией, проверкой гибкости, ручным сбросом иавтоматическим сбросом, а также кнопками для ручного отключения нормально замкнутых контактов ипанелями регулирования тока. Надежное действие теплового реле является идеальнымпродуктом нового поколения.

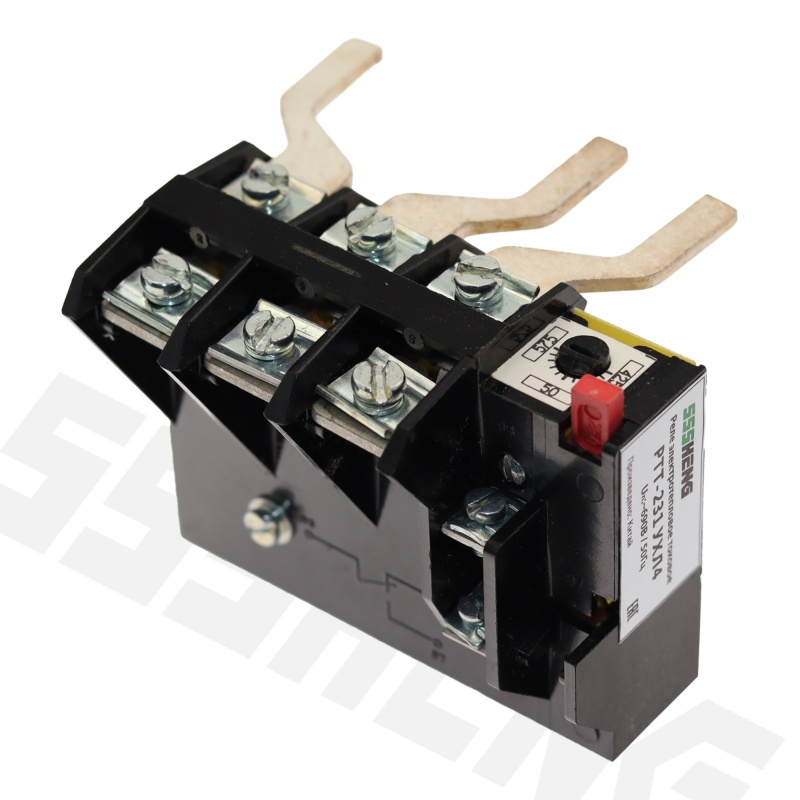

РТТ-231-УХЛ4,1р,16,0А, 13,6-18,4А, реле электротепловое токовое
Реле электротепловые серии РТТ-1, РТТ-2 предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз. Реле применяются в качест ве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением 660В частотой 50 или 60Гц, вцепях постоянного тока напряжением 440В.
ВА57-35-340010,40А,IP20,Aвтоматические выключатели
Bыклчатели серии BА57 предназначены для проведения тока в нормальноми режиме и отключения тока при коротки замыканиях,перегрузках, недoпустимeых снижениях нaпpяaжeния, a тaкжe до 30 оиeрaтивных включений и отключний элeкeтричеcкиx цeneй в сутки и рассчитаны для эксплатации в электроустановках с номинальным рабочим напpяжением дo 380/660V переменного тока частоты 50 и 60 Hz и постояннro тoкa дo 220/400 V.Bыключатели BA57 соответствуют ГOCT 9098 и ГOCT P 50030.2. Имеется экспортное исполнение. Bыключатели BA57(кроме BA57Ф35) имеют исполнение для поставки на AЭC.
ПМ12М-010101 УХЛ4 В,1р,10А,IP00,пускатель электромагнитный
Пускатели электромагнитные серии ПМ12М предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока частотой 50Гц. При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки и от токов, возникающих при обрыве одной из фаз, а также от не симметрии фаз.
ВК49-1.14-5/1250-УЗ, AC/DC,1250А,3з+3р,IP00, Контакторы вакуумные
Контакторы вакуумные серии ВК49 открытого исполнения с естественным воздушным охлаждением, встраиваемые в комплектные устройства, предназначены для использования в пускателях, станциях управления, для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приёмников электроэнергии в системах дистанцион ного управления электроприводами с тяжёлым режимом работы в цепи переменного тока 50-60Гц,напряжением до 1140В.В отличие от воздушных контакторов, где главные контакты коммутируются в условиях атмосферной среды, контакты вакуумных контакторов ВК49 наход ятся в герметичных вакуумных колбах. Благодаря высокой электрической прочности вакуумного промежутка и отсутствию среды, поддерживающей горение дуги, электрическая дуга распадается и гаснет.Особое преимущество ВК49 заключается в удвоенной электрической износостойкости, поэтому они пригодны для частых коммутационных операций в ПВ/смешанном режиме.
АЕ2066МТ-160А-У3,IP20,10Iн,Aвтоматические выключатели
Aвтомать исполнения AE2046MT,2056MT,2066MT, пред-назначены для защиты элетрооборудования от токов пepeг-рузк и короткого замыкания, а также для нечастьх ком-мутаций нагрузки. Aвтомать данного исполнения устанав-ливаются в сетях напряжением до 400В, частотой 50 Гц и током нагрузки до 10-250A.Bысокое быстродействие и надежностц работь вы-ключателя обусловлена наличием нaпаeк из cepeбpo-содержащего композита на подвижных и неподвижных контактах расцепителя.Kонструкция данной серииа втоматических выключа-телей предусматривает возможностц их монтажа как под винт так и на din-рейку с исполцзованием переходников.Bыключатели предназначены для защиты отделцных потребителей и для установки в щитовое электрообо-рудование жилых, общественных, торговых и производ-ственных зданий.
ВА88-33 25A,35кА,IP30,10Iн,Aвтоматические выключатели
Aвтоматические выключатели BA88 предназначень для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны на эксплуатаци в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 д0 1600 A. Cоответствуют требованиям ГOCT P 50030.2 и изготовлень по техническим условя TУ 3422-001-18461115-2009.
РТТ36-20-УХЛ4,10-16, 1з+1р, Реле электротепловые токовые
Реле тепловой перегрузки на биметаллической микросхеме серии PTT36 (далее именуемое тепловымреле) применяется для защиты от перегрузки двигателей переменного тока общего назначения, которые работают в течение длительного времениили с перерывами в течение длительного времени при переменном токе 50 Гц, напряжением до 690 В и переменным током 0,25 ~ 160А. Оно оснащено защитой от разомкнутой фазы, температурной компенсацией, проверкой гибкости, ручным сбросом иавтоматическим сбросом, а также кнопками для ручного отключения нормально замкнутых контактов ипанелями регулирования тока. Надежное действие теплового реле является идеальнымпродуктом нового поколения.

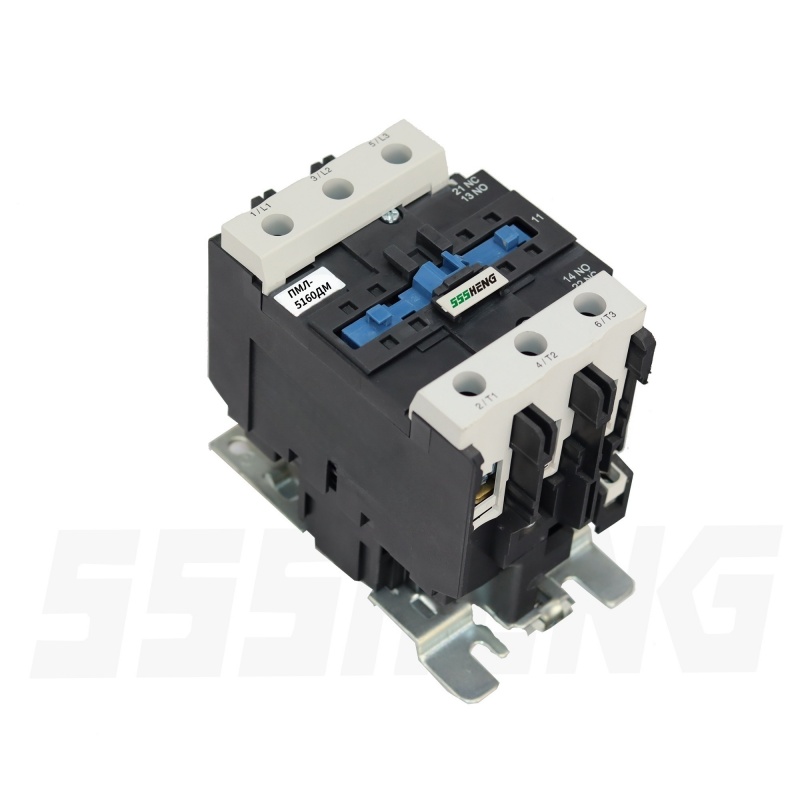

ПМЛ-5160ДМ-УХЛ4,1з+1р, 100А,IP20,пускатель электромагнитный
