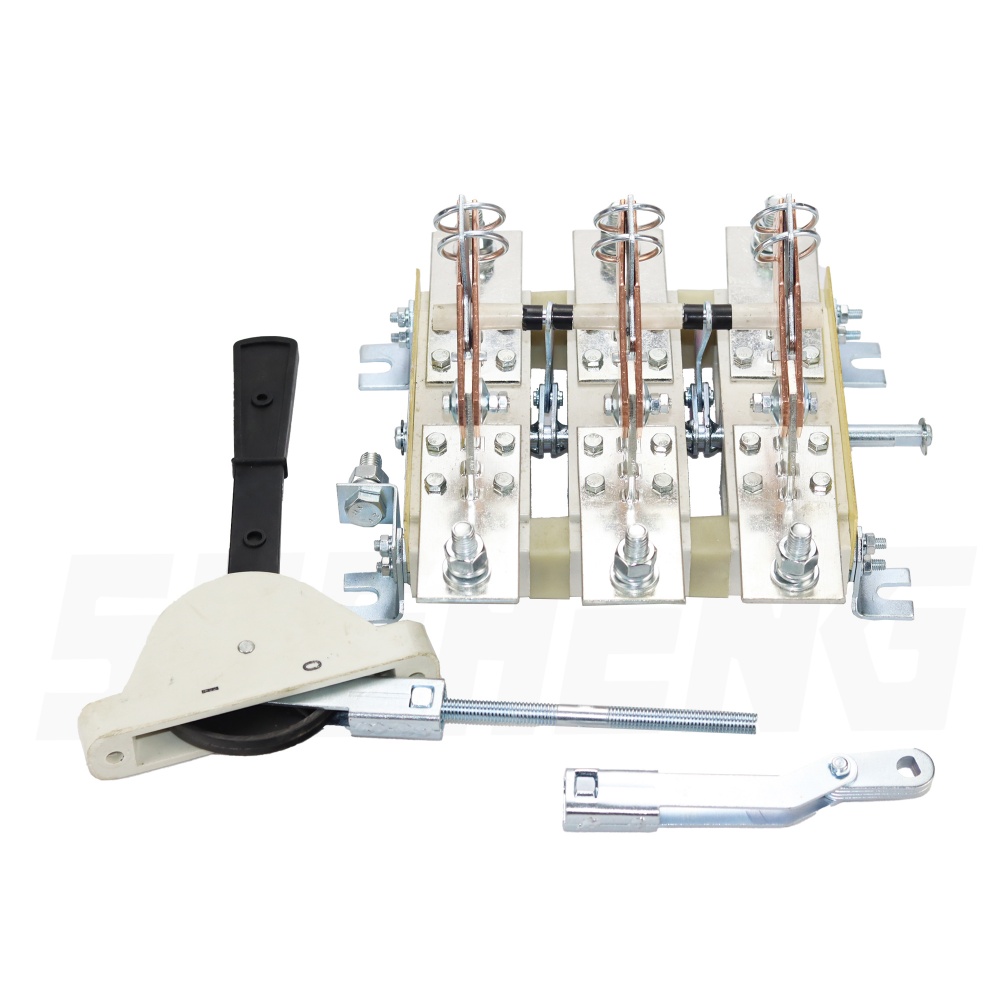

РЕ19-44-11110-УХЛ3, 2000А,IP00,Разъединитель
-
РБ-34/П-400А-У3,IP00, правый привод, Разъединитель
-
РБ-4/П-400А-УХЛ3,IP00, правый привод, Разъединитель
-
РЕ19-39-11160-УХЛ3, 630А,IP00,Разъединитель
-
РЕ19-37-31150-УХЛ3,400А, IP00,Разъединитель
-
РЕ19-31-31140-УХЛ3,100А, IP00,Разъединитель
-
РЕ19-41-31190-УХЛ3, 1000А,IP00,Разъединитель
-
ВР32-31А31220-100А-УХЛ3,IP00,с дугогасительными камерами,несъёмная боковая рукоятка,Выключатель-разъединитель
-
РБ-1/Л-100А-УХЛ3,IP00, левый привод, Разъединитель
-
ВР32-37А71240-400А-УХЛ3,IP00,с дугогасительными камерами,несъёмная передняя смещённая рукоятка,Выключатель-разъединитель
-
ВР32-31А31240-100А-УХЛ3,IP00,с дугогасительными камерами,несъёмная передняя смещённая рукоятка,Выключатель-разъединитель
-
РЕ19-43-11160-УХЛ3, 1600А,IP00,Разъединитель
-
ВР32-37А70220-400А-УХЛ3,IP00,несъёмная боковая рукоятка,Выключатель-разъединитель
-
РЕ19-39-31140-УХЛ3,630А, IP00,Разъединитель
-
РЕ19-44-31190-УХЛ3, 2000А,IP00,Разъединитель
-
ВР32-39А71220-630А-УХЛ3,IP00,с дугогасительными камерами,несъёмная боковая рукоятка,Выключатель-разъединитель
РЕ19-43-31140-УХЛ3, 1600А,IP00,Разъединитель

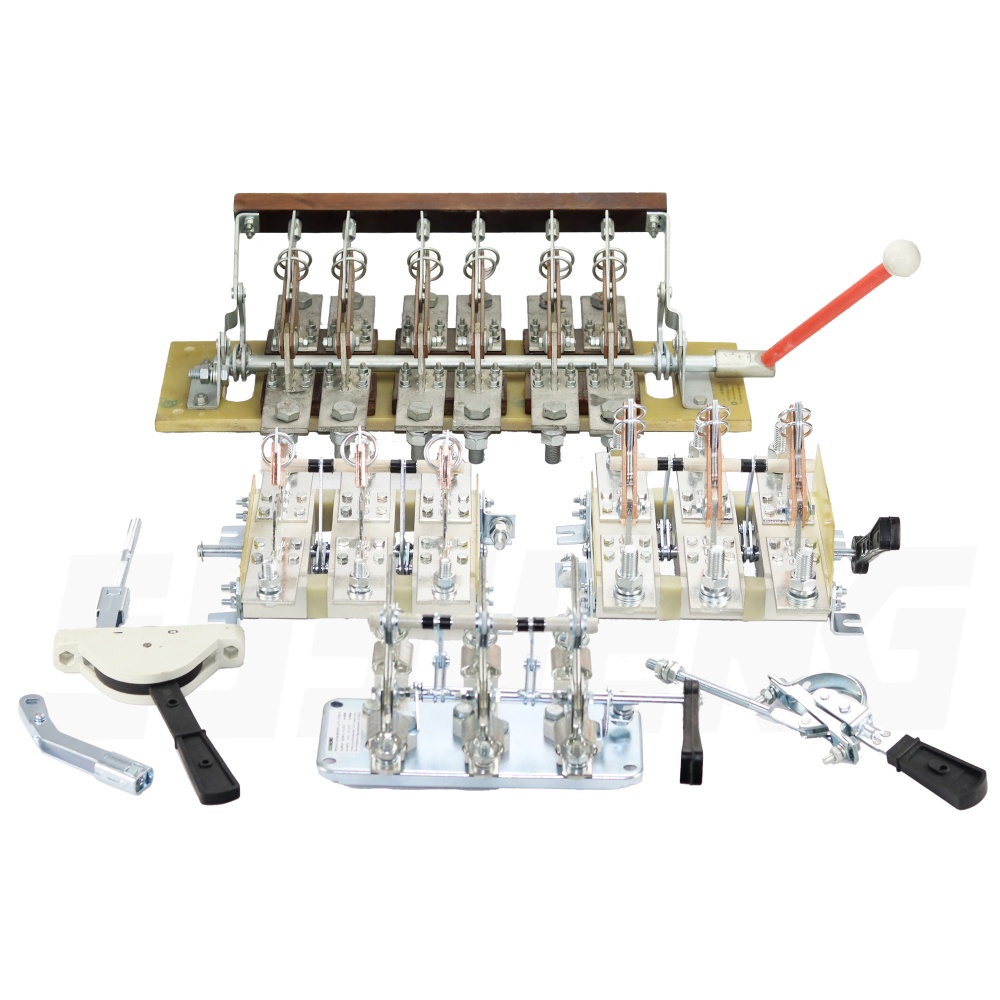

Разъединители серии РЕ19 на номинальные токи 100, 250, 400, 630, 1000, 1600, 2000, 2500, 3150, 4000, 6300 А предназначены для проведения номинального тока и нечастых (до трех раз в час) неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц и номинальным напряжением до 1000 В постоянного тока в устройствах распределения электрической энергии.
Описание
маркер
Назначение
Разъединители серии РЕ19 на номинальные токи 100, 250, 400, 630, 1000, 1600, 2000, 2500, 3150, 4000, 6300 А предназначены для проведения номинального тока и нечастых (до трех раз в час) неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц и номинальным напряжением до 1000 В постоянного тока в устройствах распределения электрической энергии.
Cтруктура условного обозначения
1.буквенное обозначение аппарата и номер серии.
2. Условный тепловой ток:
31-100 А, 35-250 А, 37-400 А, 39-630 А,41-1000 А, 43-1600 А, 44-2000 А, 45-2500 А, 46-3150 А, 47-4000 А,49-6300 А.
3. Число полюсов и число направлений:
1 - однополюсный на одно направление; 2 - двухполюсный на одно направление;
3 - трехполюсный на одно направление; 5 - однополюсный на два направления;
6 - двухполюсный на два направления； 7 - трехполюсный на два направления；
8 - четырехполюсный на два направления.
4. Вид присоединения внешних проводников к контактным выводам:
1 - переднее; 2 - заднее.
5. Расположение плоскости присоединения внешних зажимов контактных выводов:
1 - параллельно плоскости монтажа;
2 - перпендикулярно плоскости монтажа.
6. Вид ручного привода:
1 - центральная рукоятка; 2 - боковая рукоятка;
4 - передняя смещенная рукоятка; 5 - боковая смещенная рукоятка;
6 - рычаг для пополюсного оперирования штангой;
7 - рукоятка для пополюсного оперирования;
9 - центральный рычаг для управления штангой.
7. Наличие или отсутствие вспомогательных контактов:
0 - без вспомогательных контактов; 1 - со вспомогательными контактами.
8. Степень защиты по ГОСТ 14254: 00 - IР00.
9. Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛЗ, ТЗ.
10. Конструктивное исполнение для разъединителей на изоляционной панели: и/п.
11. Обозначение межполюсного расстояния, отличного от 80 мм: м/п - 105 мм; м/п - 130 мм;
12. Аппараты нормально поставляются с правой рукояткой;
расположение рукоятки слева должно быть оговорено в заказе (лев.).
Условия эксплуатации
Высота над уровнем моря не более 1000 м, при использовании аппарата на высоте свыше 1000 м до 2000 м
номинальный ток должен снижаться на 10% при температуре окружающей среды 30 °С и выше.
Температура окружающего воздуха от –60 °С до +40 °С для исполнения УХЛ и от –10 °С до +45 °С для исполнения Т по ГОСТ 15150-69.
Группа условий эксплуатации М4 по ГОСТ 17516.1-90.
Степень загрязнения окружающей среды – 3.
Рабочее положение аппаратов в пространстве – вертикальное, во включенном положении рукояткой вверх, с
горизонтальным расположением вала разъемным соединением главных контактов вверх. Допускается отклонение
от рабочего положения до 5° в любую сторону.
Степень защиты, обеспечиваемая оболочкой, со стороны привода – IР 00 по ГОСТ 14254-96.
Tеxнические характеристики
Габаритные и присоединительные pазмеры
