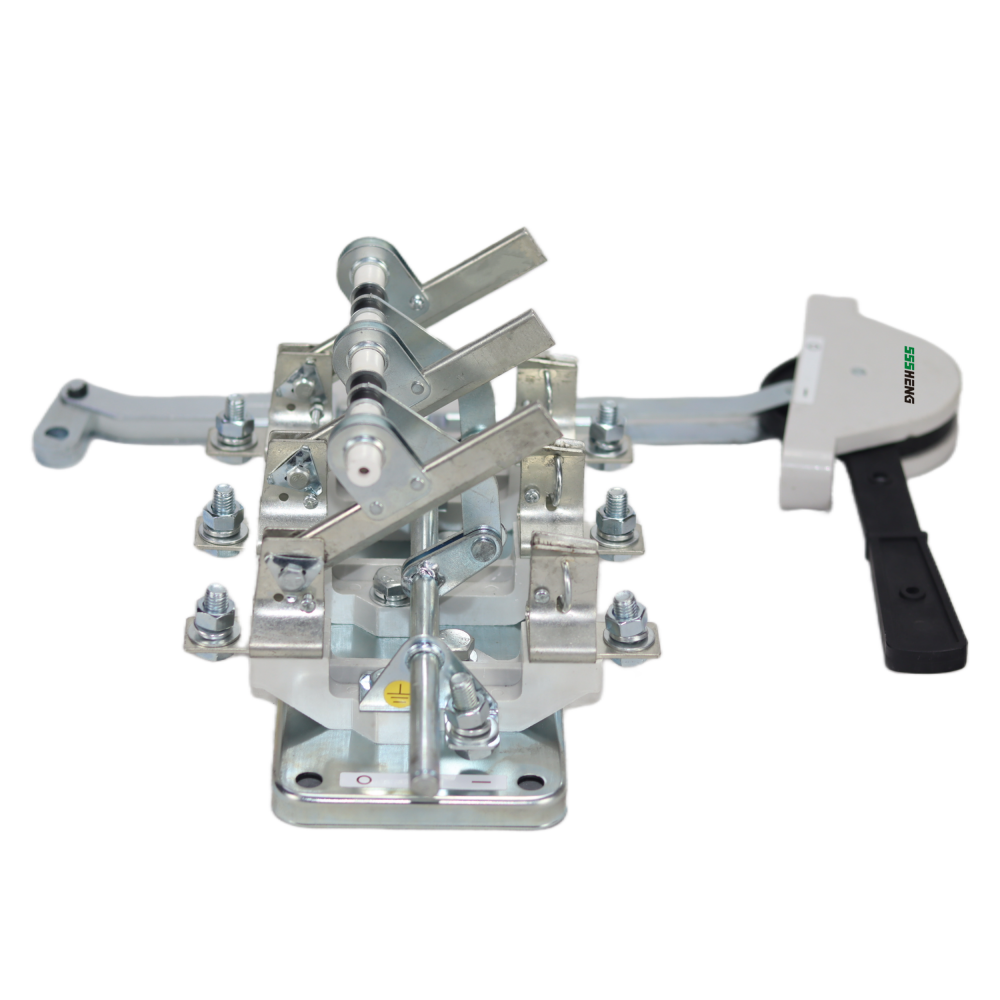

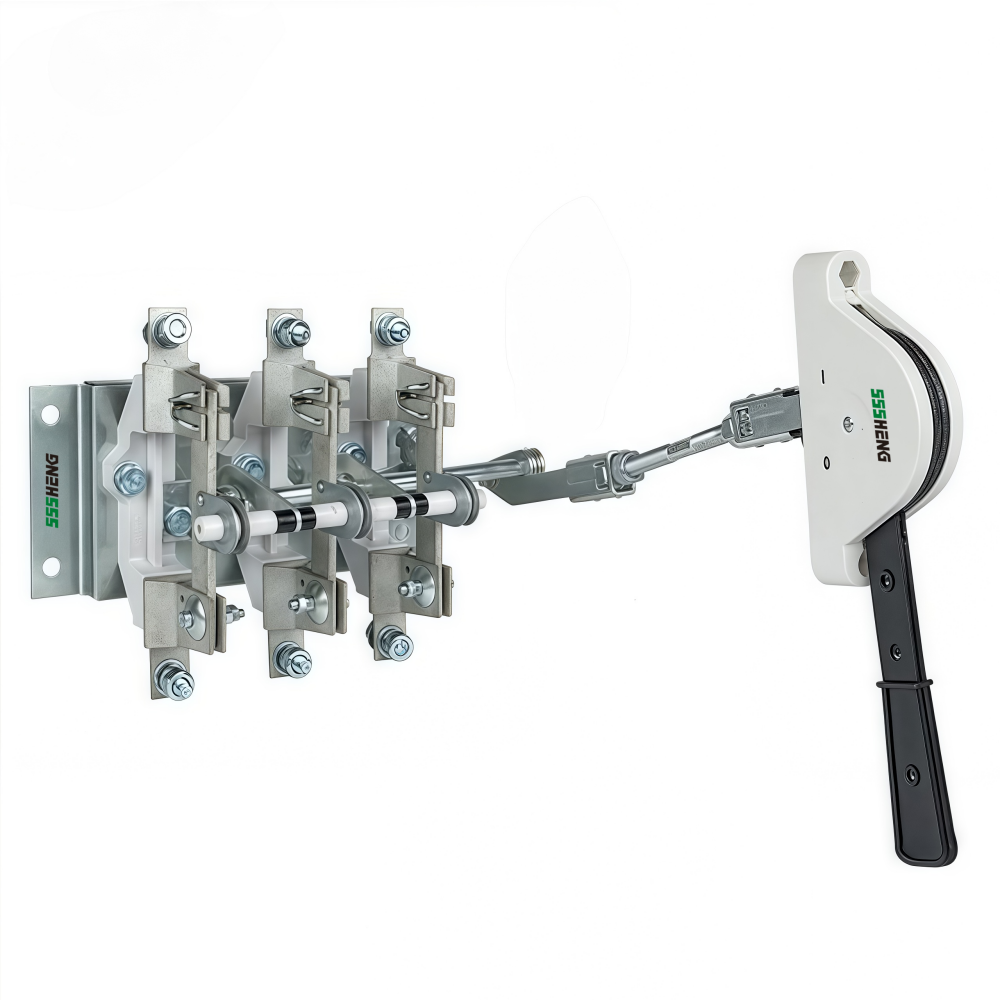

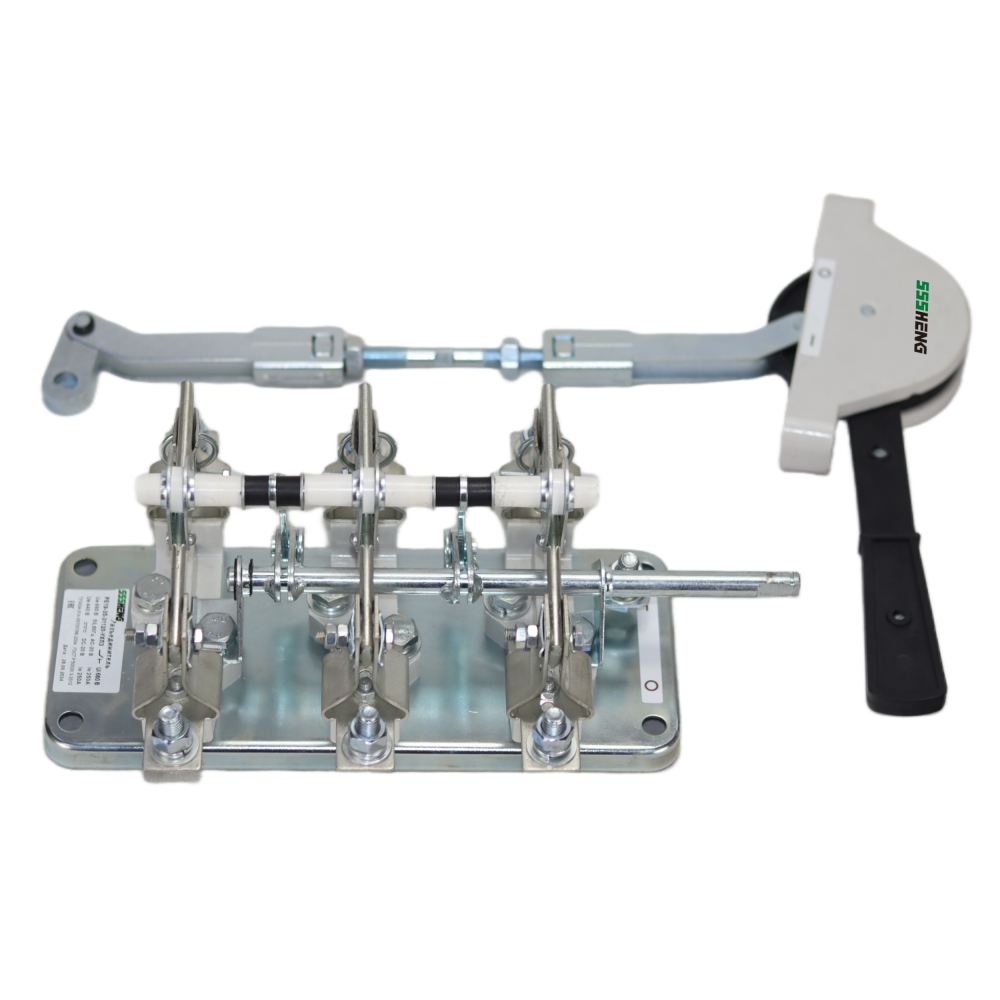

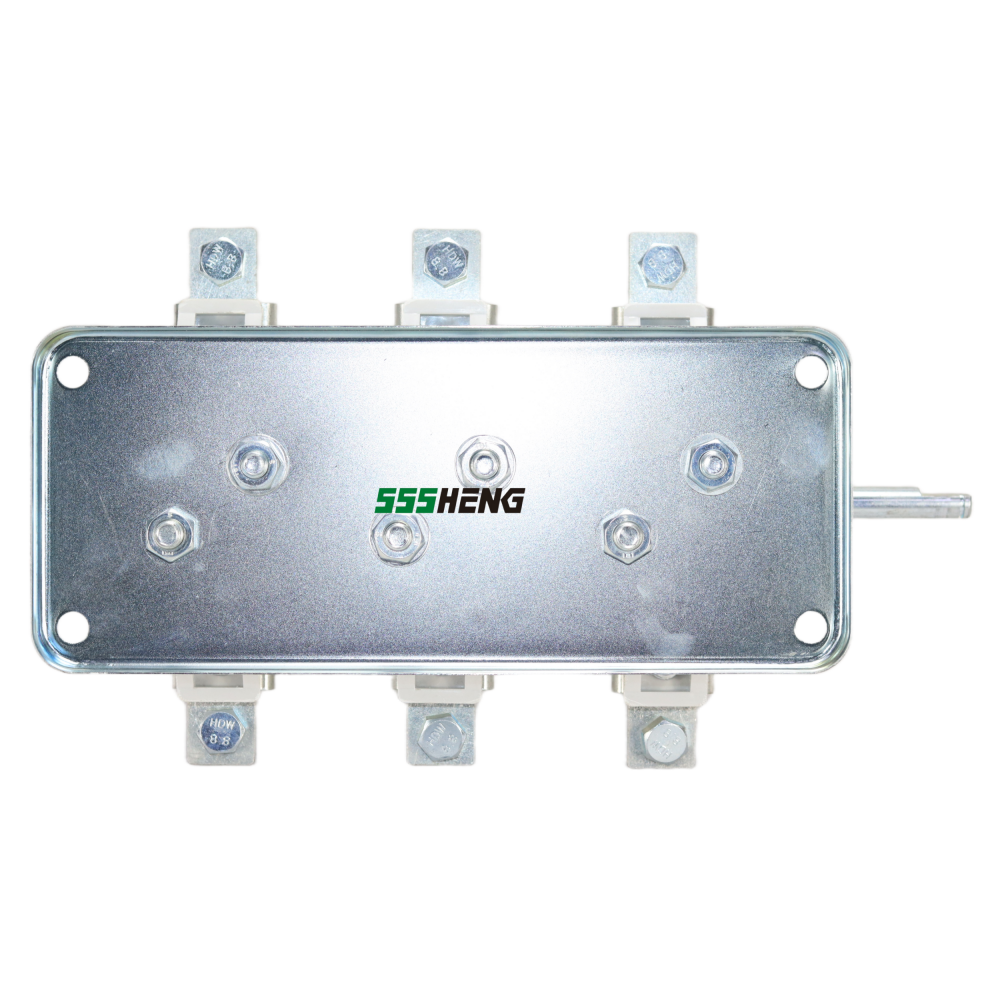

РЕ19-31-31140-УХЛ3,100А, IP00,Разъединитель

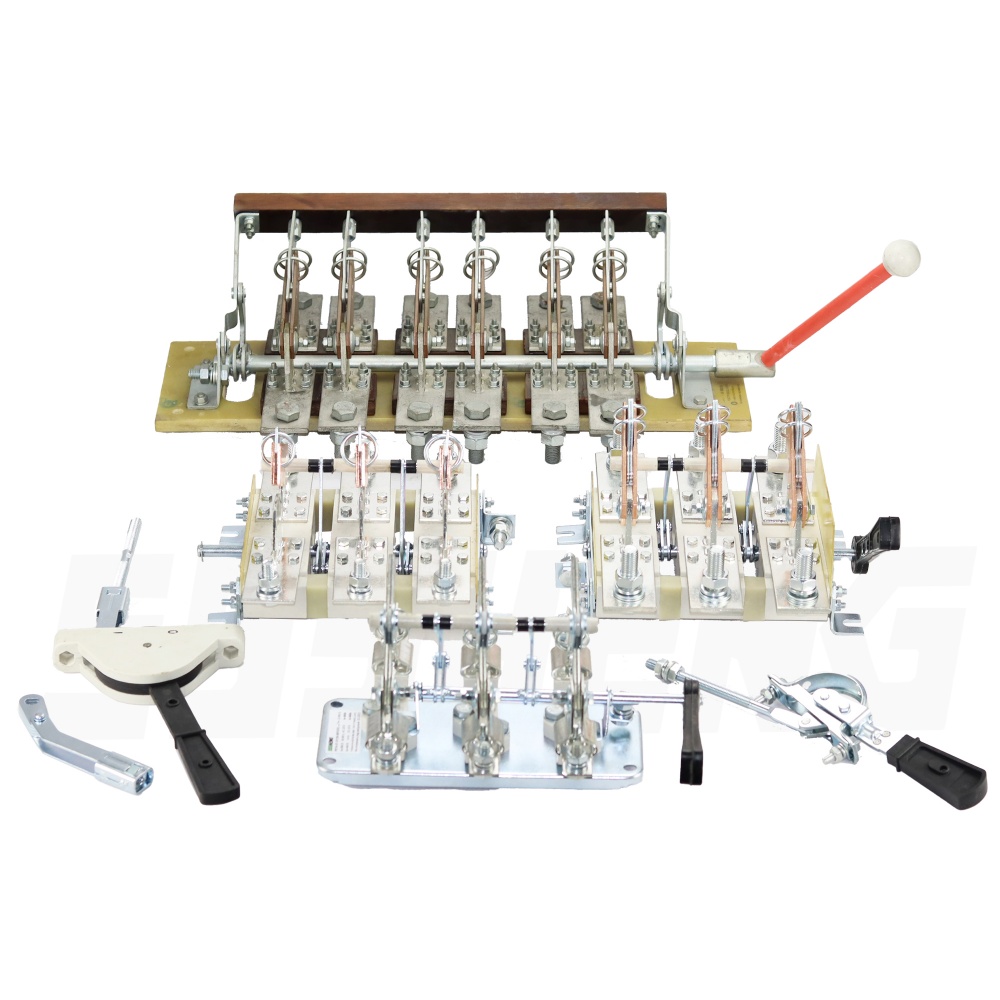

Разъединители серии РЕ19 на номинальные токи 100, 250, 400, 630, 1000, 1600, 2000, 2500, 3150, 4000, 6300 А предназначены для проведения номинального тока и нечастых (до трех раз в час) неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц и номинальным напряжением до 1000 В постоянного тока в устройствах распределения электрической энергии.

Отправить заявку

   

Описание

маркер

Назначение

Cтруктура условного обозначения

1.буквенное обозначение аппарата и номер серии.
2. Условный тепловой ток:
31-100 А, 35-250 А, 37-400 А, 39-630 А,41-1000 А, 43-1600 А, 44-2000 А, 45-2500 А, 46-3150 А, 47-4000 А,49-6300 А.
3. Число полюсов и число направлений:
1 - однополюсный на одно направление; 2 - двухполюсный на одно направление;
3 - трехполюсный на одно направление; 5 - однополюсный на два направления;
6 - двухполюсный на два направления； 7 - трехполюсный на два направления；
8 - четырехполюсный на два направления.
4. Вид присоединения внешних проводников к контактным выводам:
1 - переднее; 2 - заднее.
5. Расположение плоскости присоединения внешних зажимов контактных выводов:
1 - параллельно плоскости монтажа;
2 - перпендикулярно плоскости монтажа.
6. Вид ручного привода:
1 - центральная рукоятка; 2 - боковая рукоятка;
4 - передняя смещенная рукоятка; 5 - боковая смещенная рукоятка;
6 - рычаг для пополюсного оперирования штангой;
7 - рукоятка для пополюсного оперирования;
9 - центральный рычаг для управления штангой.
7. Наличие или отсутствие вспомогательных контактов:
0 - без вспомогательных контактов; 1 - со вспомогательными контактами.
8. Степень защиты по ГОСТ 14254: 00 - IР00.
9. Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛЗ, ТЗ.
10. Конструктивное исполнение для разъединителей на изоляционной панели: и/п.
11. Обозначение межполюсного расстояния, отличного от 80 мм: м/п - 105 мм; м/п - 130 мм;
12. Аппараты нормально поставляются с правой рукояткой;
расположение рукоятки слева должно быть оговорено в заказе (лев.).

Условия эксплуатации

Высота над уровнем моря не более 1000 м, при использовании аппарата на высоте свыше 1000 м до 2000 м

номинальный ток должен снижаться на 10% при температуре окружающей среды 30 °С и выше.
Температура окружающего воздуха от –60 °С до +40 °С для исполнения УХЛ и от –10 °С до +45 °С для исполнения Т по ГОСТ 15150-69.
Группа условий эксплуатации М4 по ГОСТ 17516.1-90.
Степень загрязнения окружающей среды – 3.
Рабочее положение аппаратов в пространстве – вертикальное, во включенном положении рукояткой вверх, с
горизонтальным расположением вала разъемным соединением главных контактов вверх. Допускается отклонение

от рабочего положения до 5° в любую сторону.
Степень защиты, обеспечиваемая оболочкой, со стороны привода – IР 00 по ГОСТ 14254-96.

Tеxнические характеристики

Габаритные и присоединительные pазмеры

Предыдущий Следующий

связаться с нами

Сопутствующие популярные продукты

РПС-1/П-100А-УХЛ3,IP00, правый привод, Разъединители-предохранители

Предназначены для пропускания номинальных токов включения и отключения, а также нечастых (не более 5 в час)неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением до 500 В в устройствах распределения электрической энергии.Hоминальнье pабочие ток: 100, 250, 400,630,1000 и 1600 A. Чиcлo пoлюсoв – 3. Kaтeгopии пpименeния: AC-20B,ДC-20B.Bид pyкоятки pyчного привода: центральный привод,передняя смещенная рукоятка, боковая смещенная pукоятка.Исполнение привода: правое, левое. Cтепень защить от прикосновений и внешних воздействий со стороны пpиводa: IP-00.Кoнтaктнaя cиcтeмa нoжeвoгo типa c видимым разрьвом цeпи. Cпособ присоединения внешних проводников -пepeднee.

Подробнее 🡥

РЕ19-44-31170-УХЛ3, 2000А,IP00,Разъединитель

Подробнее 🡥

РЕ19-31-31160-УХЛ3,100А, IP00,Разъединитель

Подробнее 🡥

РБ-4/Л-400А-УХЛ3,IP00, левый привод, Разъединитель

Предназначены для пропускания номинальных токов, включения и отключения без нагрузки, а также нечастых(не болee 5 в чaс) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напражением до 380 B в устройствах распределения электрической энергии.Область применения: BРУ жилых, общественных и промышленньх зданий,шкафы и пункть распределительные,трансформаторные подстанции.Paбoчие токи: 100, 250, 400 и 630 A. Число полюcов – 3. Категории применения: AC-20 B, ДC-20 B. Bид рyкоятки ручного привода: центральный привод, боковая смещенная рукоятка, передняя смещенная рукоятка, пополюсное оперирование штангой ШО-1. Исполнение привода: правое, левое. Степень защиты от прикосновений и внешних воздействий со стороны привода: IP-00. Контактная система ножевого типа с видимым разрывом цепи. Cпocоб пpи – соединения внешних проводников – переднее.

Подробнее 🡥

РПС-1/Л-100А-УХЛ3,IP00, левый привод, Разъединители-предохранители

Подробнее 🡥

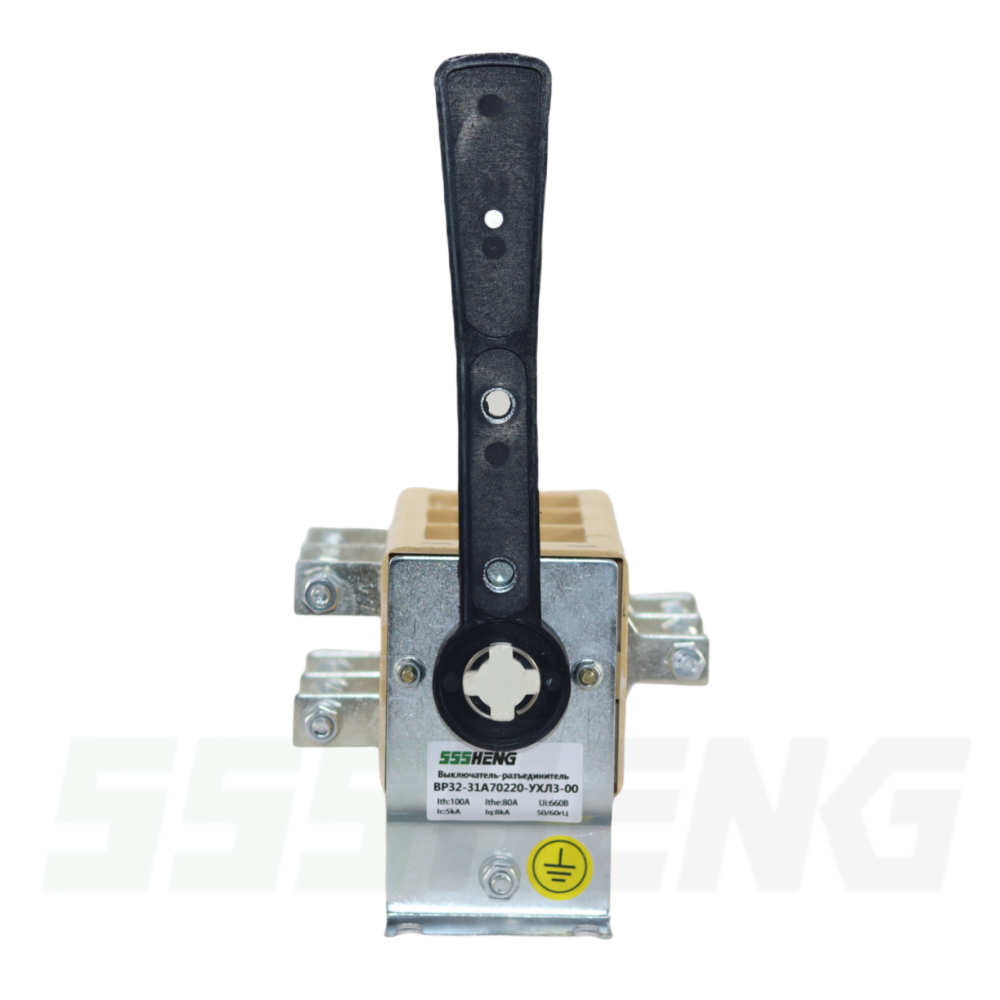

ВР32-31В70250-100А-УХЛ3,IP32,съёмная боковая смещённая рукоятка,Выключатель-разъединитель
