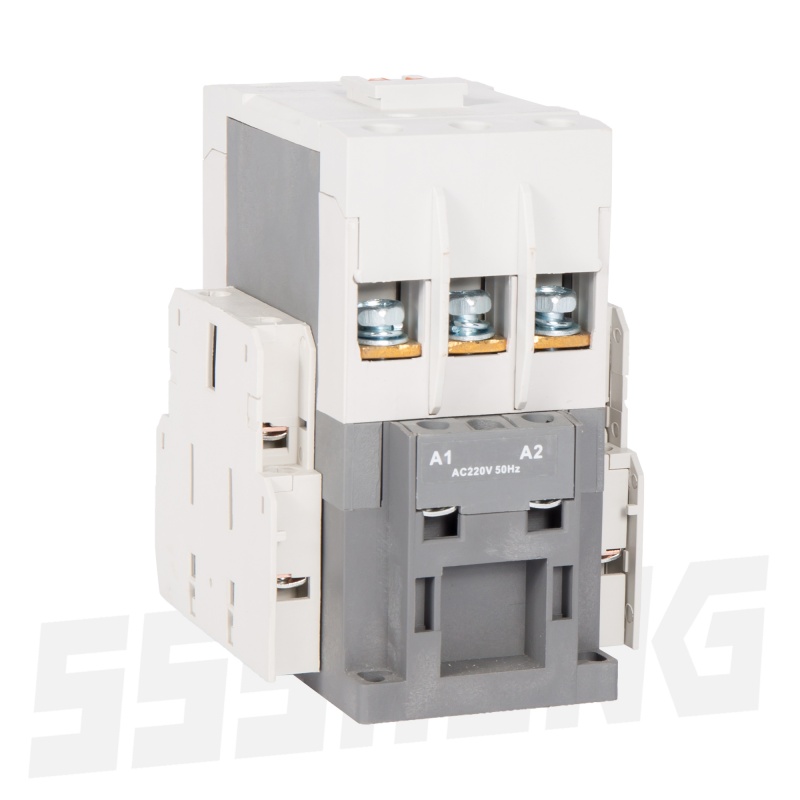

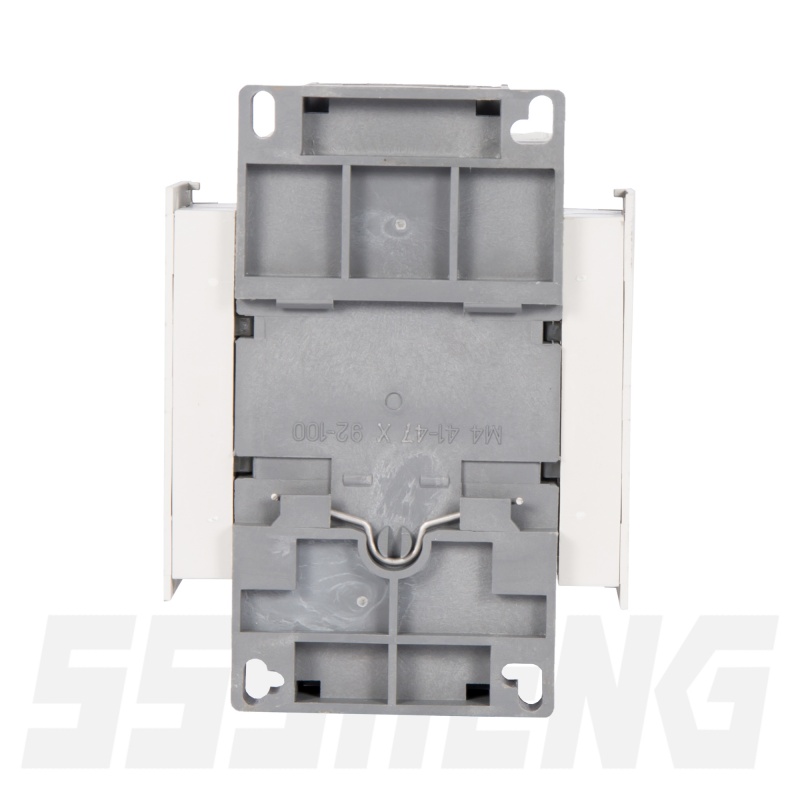

ПМ12М-063150 УХЛ4 В,2з+2Р,63А,IP20,пускатель электромагнитный
Пускатели электромагнитные серии ПМ12М предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока частотой 50Гц. При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки и от токов, возникающих при обрыве одной из фаз, а также от не симметрии фаз.
Описание
маркер
Назначение
Пускатели электромагнитные серии ПМ12М предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока частотой 50Гц. При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки и от токов, возникающих при обрыве одной из фаз, а также от не симметрии фаз.
1. Условное обозначение номинального тока: 010–10А；025-25A;040-40A;063-63A.
2. Условное обозначение исполнения пускателя :
1 – без реле, нереверсивный;
2 – с реле, нереверсивный;
5 – без реле, реверсивный с электрической и механической блокировкой;
6 – с реле, реверсивный с электрической и механической блокировкой;
3. Условное обозначение исполнения пускателя по типу защиты:
0 – IP00;
1 – IP54, корпус без кнопок ;
2 – IP54, корпус с кнопок «ПУСК» и «СТОП» ;
3 – IP54, корпус с кнопками «ПУСК» «СТОП» и сигнальной лампой;
4 – IP40, корпус без кнопок;
5 – IP20;
6 – IP40, корпус с кнопками «ПУСК» и «СТОП»;
7 – IP40, корпус с кнопками «ПУСК» «СТОП» и сигнальной лампой.
*пускатели с реле в защитном корпусе дополнительно оборудованы кнопкой «СБРОС».
4. Условное обозначение исполнения пускателя по числу и типу дополнительных контактов:
0 – 1з для пускателей с номинальным током 10А, 25А, 40А;
1 – 1р для пускателей с номинальным током 10А, 25А, 40А.
*пускатели с номинальным током 63А – 2з+2р.
5. Условное обозначение климатического исполнения и категории размещения по ГОСТ 15050-69: У2; У3; УХЛ4.
6. Условное обозначение исполнения пускателя по классу износостойкости: В.
Haпряжение катушки управления Uc ,B/50Гц AC: 24B,36B,48B,110B,127B,220B,380B.
Основные технические характеристики
