Пускатели электромагнитные серии ПМЛ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50 и 60 Гц.При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки и от токов,возникающих при обрыве одной из фаз, а также от не симметрии фаз.
Описание
маркер
Назначение
Пускатели электромагнитные серии ПМЛ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50 и 60 Гц.При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки и от токов,возникающих при обрыве одной из фаз, а также от не симметрии фаз.
Структура условного обозначения
1. Условное обозначение номинального рабочего тока:
5 – 100, 125А; 6 – 160А; 7 – 250А; 8 – 400А; 9 – 630А.
2. Условное обозначение исполнения по назначению:
1 – нереверсивный пускатель без теплового реле;
2 – нереверсивный пускатель с тепловым реле;
5 – реверсивный пускатель без теплового реле с механической блокировкой для IP00, IP20 и с электрической и механической
блокировкой для IP40, IP54;
3. Условное обозначение исполнения по степени защиты:
0 – IP00;
2 – IP54 с кнопками «ПУСК» и «СТОП»;
6 – IP20.
4. Условное обозначение по числу и типу вспомогательных контактов:
0 – 1з. (для 100А 1з+1р).
5. Условное обозначение индекса модернизации:
отсутствие обозначения – без модернизации;
Д – увеличенный номинальный рабочий ток;
М – буква, обозначающая исполнение пускателей с возможностью крепления на DIN-рейку или винтами на плоскости.
6. Климатическое исполнение и категория размещения.
7. Условное обозначение исполнения по износостойкости – Б.
Основные технические характеристики
Номенклатура и краткие технические характеристики
связаться с нами
Сопутствующие популярные продукты
РТТ-141-УХЛ4,1р,25.0А, 21.3-25.0А, реле электротепловое токовое
Реле электротепловые серии РТТ-1, РТТ-2 предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз. Реле применяются в качест ве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением 660В частотой 50 или 60Гц, вцепях постоянного тока напряжением 440В.
ВР32-35А31220-250А-УХЛ3,IP00,с дугогасительными камерами,несъёмная боковая рукоятка,Выключатель-разъединитель
Выключатели-разъединители предназначены для включения, пропускания и отключения переменного тока номинальным напряжением до 660 В номинальной частоты 50 и 60 Гц и постоянного тока номинальным напряжением до 440В в устройствах распределения электрической энергии, а также постоянного тока напряжением 1140В без нагрузки.
ПМЛ-9500Д-УХЛ4,2з,800А, IP00,реверсивный,пускатель электромагнитный
Пускатели электромагнитные серии ПМЛ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50 и 60 Гц.При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки и от токов,возникающих при обрыве одной из фаз, а также от не симметрии фаз.
РТЭН-5363-УХЛ4,48-80A, 1з+1р, Реле электротепловые
Наличие прозрачной пломбируемой крышки, защищающей диск выбора уставок срабатывания реле, исключает несанкционированное или случайное их изменение. При обрыве любой из питающих фаз электрической сети реле РТЭН отключают нагрузку за время, не превышающее 4 сек, предотвращая аварийную ситуацию.Используемая в реле РТЭН цифровая обработка сигналов фаз-ных датчиков трансформаторов тока обеспечивает более широкий диапазон регулирования уставок срабатывания и высокую эффективность защиты электродвигателей.При эксплуатации реле устанавливают непосредственно возле контактора на подставке-скобе (ПС-901 для контакторов на токи от 115 до 225 А; ПС-902 для контакторов на токи от 265 до 630 А) и соединяют с контактором перемычками СШ-401.
АЕ2056М,100А,IP20,Aвтоматические выключатели
Aвтоматические выключатели общепромьшленнго примененя AE2040M, AE2040,AE2050M,AE2050M1,AE2060M1 выпускaются в трехполюсном исполнении и предназначень для применения в электрическх цепэх переменного тока частотой 50, 60 Гц нa нaпpяжения до 400B с paбочими токaми до 160 A, для защиты от токов короткх замыканий и пeperpyзoк, для нeчacтьx oпepaтивных коммутаций.
ПМ12К-160500 УХЛ4 В,160А,4з+4р,IP00,реверсивный,пускатель электромагнитный
Пускатели электромагнитные серии ПМ12K предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50 и 60 Гц. При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки и от токов, возникающих при обрыве одной из фаз, а также от не симметрии фаз.
KМ12-315500 УХЛ4 B,315А,8з+4р,IP00,реверсивный,пускатель электромагнитный
Пускатели электромагнитные серии KМ12 63-1250A предназначены для применения в стационарных установках для дистанционного пуск а непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50 и 60 Гц. При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки и от токов, возникающих при обрыве одной из фаз, а также от не симметрии фаз.
ПМЛ-2110-УХЛ4,1з,25А, IP54,без кнопок,Пускатель магнитный
Пускатели электромагнитные малогабаритные серии ПМЛ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50 и 60 Гц.
РТТ-121-УХЛ4,1р,3.20А, 2.70-3.70А, реле электротепловое токовое
Реле электротепловые серии РТТ-1, РТТ-2 предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз. Реле применяются в качест ве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением 660В частотой 50 или 60Гц, вцепях постоянного тока напряжением 440В.
ВК49-1.14-5/1250-УЗ, AC/DC,1250А,3з+3р,IP00, Контакторы вакуумные
Контакторы вакуумные серии ВК49 открытого исполнения с естественным воздушным охлаждением, встраиваемые в комплектные устройства, предназначены для использования в пускателях, станциях управления, для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приёмников электроэнергии в системах дистанцион ного управления электроприводами с тяжёлым режимом работы в цепи переменного тока 50-60Гц,напряжением до 1140В.В отличие от воздушных контакторов, где главные контакты коммутируются в условиях атмосферной среды, контакты вакуумных контакторов ВК49 наход ятся в герметичных вакуумных колбах. Благодаря высокой электрической прочности вакуумного промежутка и отсутствию среды, поддерживающей горение дуги, электрическая дуга распадается и гаснет.Особое преимущество ВК49 заключается в удвоенной электрической износостойкости, поэтому они пригодны для частых коммутационных операций в ПВ/смешанном режиме.

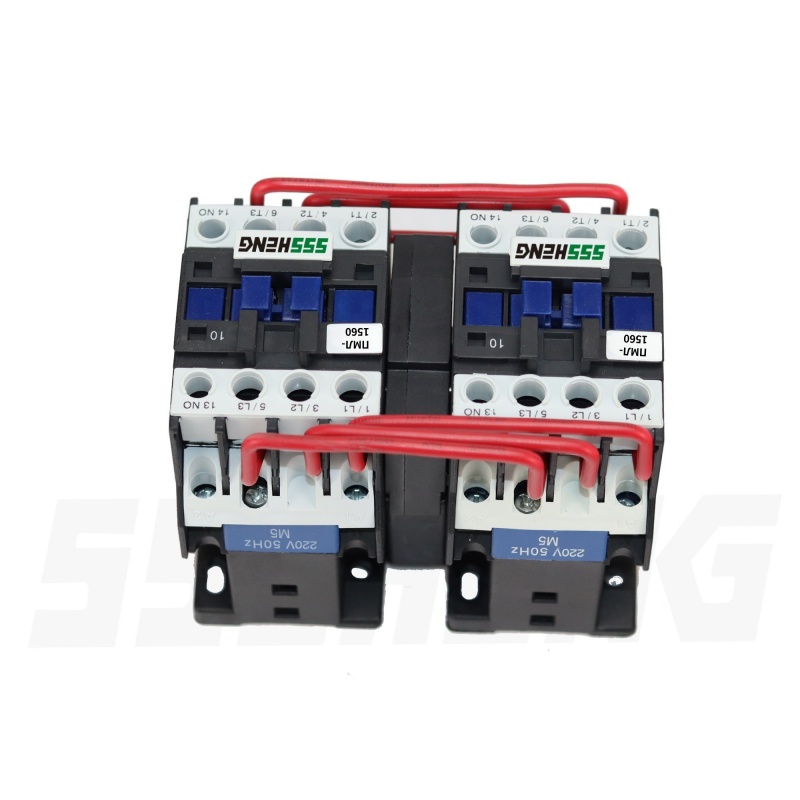

ПМЛ-1560М-УХЛ4,2з,10А, IP20,реверсивный, Пускатель магнитный
