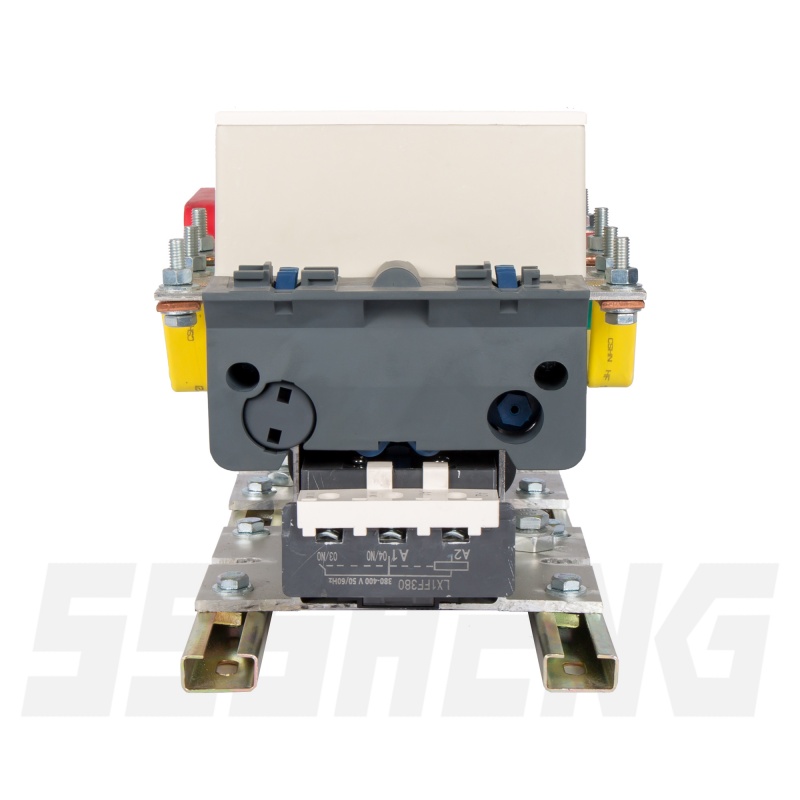

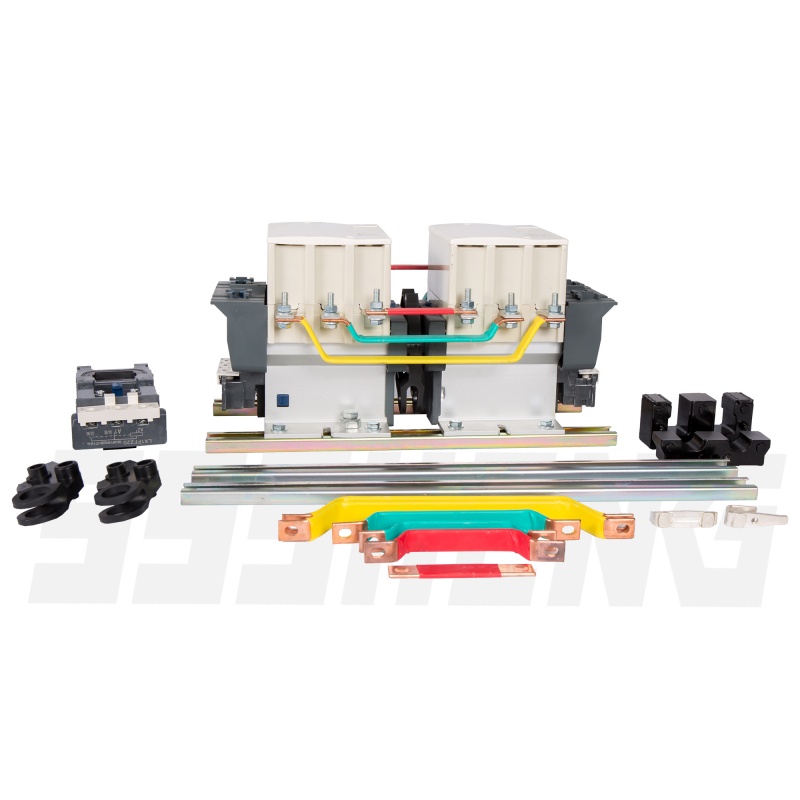

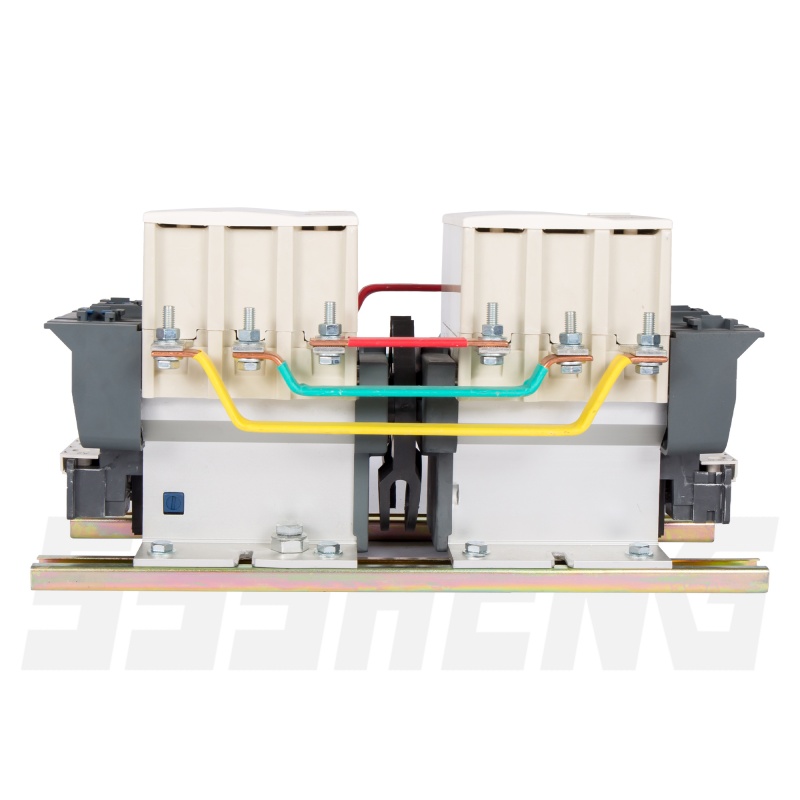

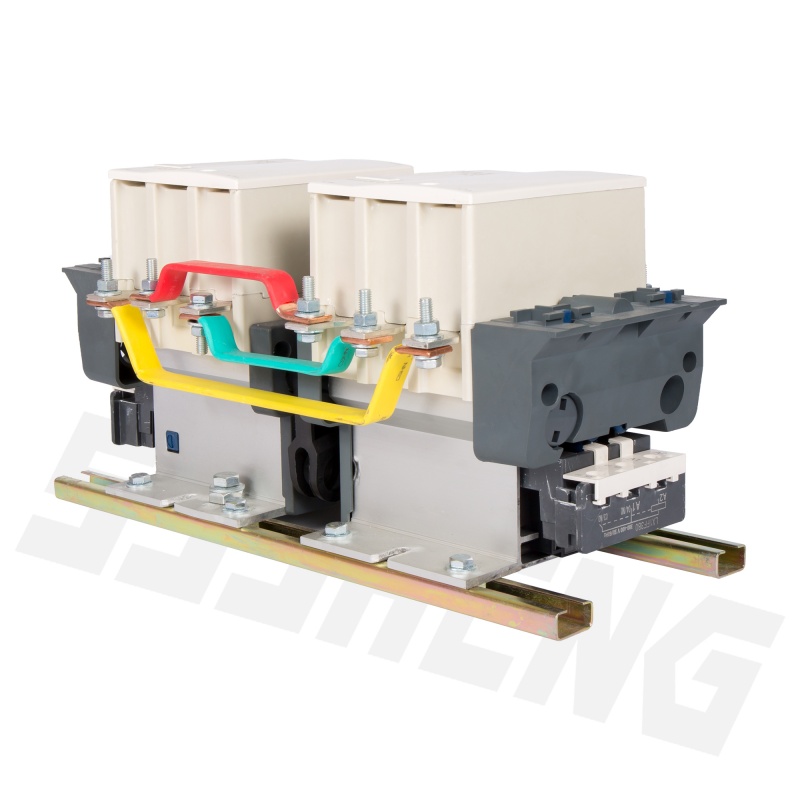

ПМЛ-5500-УХЛ4,2з,125А, IP00,реверсивный,пускатель электромагнитный
Пускатели электромагнитные серии ПМЛ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50 и 60 Гц.При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки и от токов,возникающих при обрыве одной из фаз, а также от не симметрии фаз.
Описание
маркер
Назначение
Пускатели электромагнитные серии ПМЛ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50 и 60 Гц.При наличии тепловых реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки и от токов,возникающих при обрыве одной из фаз, а также от не симметрии фаз.
Структура условного обозначения
1. Условное обозначение номинального рабочего тока:
5 – 100, 125А; 6 – 160А; 7 – 250А; 8 – 400А; 9 – 630А.
2. Условное обозначение исполнения по назначению:
1 – нереверсивный пускатель без теплового реле;
2 – нереверсивный пускатель с тепловым реле;
5 – реверсивный пускатель без теплового реле с механической блокировкой для IP00, IP20 и с электрической и механической
блокировкой для IP40, IP54;
3. Условное обозначение исполнения по степени защиты:
0 – IP00;
2 – IP54 с кнопками «ПУСК» и «СТОП»;
6 – IP20.
4. Условное обозначение по числу и типу вспомогательных контактов:
0 – 1з. (для 100А 1з+1р).
5. Условное обозначение индекса модернизации:
отсутствие обозначения – без модернизации;
Д – увеличенный номинальный рабочий ток;
М – буква, обозначающая исполнение пускателей с возможностью крепления на DIN-рейку или винтами на плоскости.
6. Климатическое исполнение и категория размещения.
7. Условное обозначение исполнения по износостойкости – Б.
Основные технические характеристики
Номенклатура и краткие технические характеристики
связаться с нами
Сопутствующие популярные продукты
ПКТ-102-6-80-40,6кВ,80А,40кА,Предохранители высоковольтные
Предназначены для защиты потребителей от токов коротких замыканий и перегрузок трехфазных электрических цепей напряжени-ем от 6 до 10 кВ переменного тока частотой 50/60 Гц при токах до 315 А включительно.Высоковольтные токоограничивающие предохранители серии ПКТ и токоограничивающие патроны серии ПТ на номинальное напря-жение от 6 до 10 кВ и номинальные токи до 315 А российского производства обладают высокой отключающей способностью. В электрических сетях предохранители ПКТ в комбинации с выключателями нагрузки способны заменять дорогостоящие силовые выключатели.
ПТ-1.1-10-20-31.5,10кВ,20А,31.5кА,Патроны высоковольтные
Предназначены для защиты потребителей от токов коротких замыканий и перегрузок трехфазных электрических цепей напряжени-ем от 6 до 10 кВ переменного тока частотой 50/60 Гц при токах до 315 А включительно.Высоковольтные токоограничивающие предохранители серии ПКТ и токоограничивающие патроны серии ПТ на номинальное напря-жение от 6 до 10 кВ и номинальные токи до 315 А российского производства обладают высокой отключающей способностью. В электрических сетях предохранители ПКТ в комбинации с выключателями нагрузки способны заменять дорогостоящие силовые выключатели.
ПМ12-250500-УХЛ4,250А, 4з+4р,IP20,реверсивный, пускатель электромагнитный
Пускатели электромагнитные серии ПМ12 относятся к пускателям дистанционного управления с естественным воздушным охлаждением, предназначены для дистанционного замыкания и размыкания электрической цепи под нагрузкой c напряжением до 660В переменного тока 50/60 Гц. Основная сфера применения: управление (пуск, остановка, реверсирование) общепромышленными электродвигателями переменного тока грузоподъемных механизмов (эскалаторы, лифты, краны и т.д.),вентиляторов, компрессоров, насосов, тепловых завес, печей, станков, освещения, систем автоматического ввода резерва(АВР).
ПМЛ-5160ДМ-УХЛ4,1з+1р, 100А,IP20,пускатель электромагнитный
Пускатели электромагнитные малогабаритные серии ПМЛ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50 и 60 Гц.
РЕ19-45-31110-УХЛ3, 2500А,IP00,Разъединитель
Разъединители серии РЕ19 на номинальные токи 100, 250, 400, 630, 1000, 1600, 2000, 2500, 3150, 4000, 6300 А предназначены для проведения номинального тока и нечастых (до трех раз в час) неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц и номинальным напряжением до 1000 В постоянного тока в устройствах распределения электрической энергии.
ПН2-100,Держатель плавкой вставки 100А
Силовые предохранители серии ППН предназначены для защиты при перегрузках и коротких замыканиях электрических сетей и электрооборудования промышленных предприятий, общественных и жилых зданий, переменного тока с номинальным напряжением до 500 В частоты 50 и 60 Гц.-полный ассортимент номенклатуры на токи от 6 до 1600А; – большие значения предельного тока отключения до 50 кА.
АЕ2056М,40А,IP20,Aвтоматические выключатели
Aвтоматические выключатели общепромьшленнго примененя AE2040M, AE2040,AE2050M,AE2050M1,AE2060M1 выпускaются в трехполюсном исполнении и предназначень для применения в электрическх цепэх переменного тока частотой 50, 60 Гц нa нaпpяжения до 400B с paбочими токaми до 160 A, для защиты от токов короткх замыканий и пeperpyзoк, для нeчacтьx oпepaтивных коммутаций.
РТТ-141-УХЛ4,1р,2.50А, 2.10-2.90А, реле электротепловое токовое
Реле электротепловые серии РТТ-1, РТТ-2 предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз. Реле применяются в качест ве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением 660В частотой 50 или 60Гц, вцепях постоянного тока напряжением 440В.

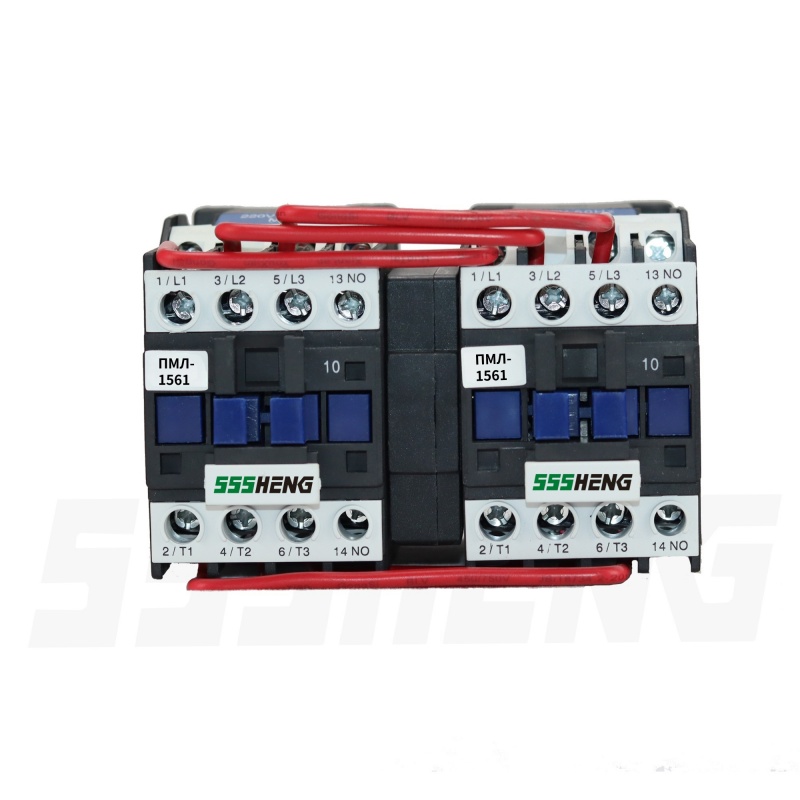

ПМЛ-1561М-УХЛ4,2р,10А, IP20,реверсивный, Пускатель магнитный
