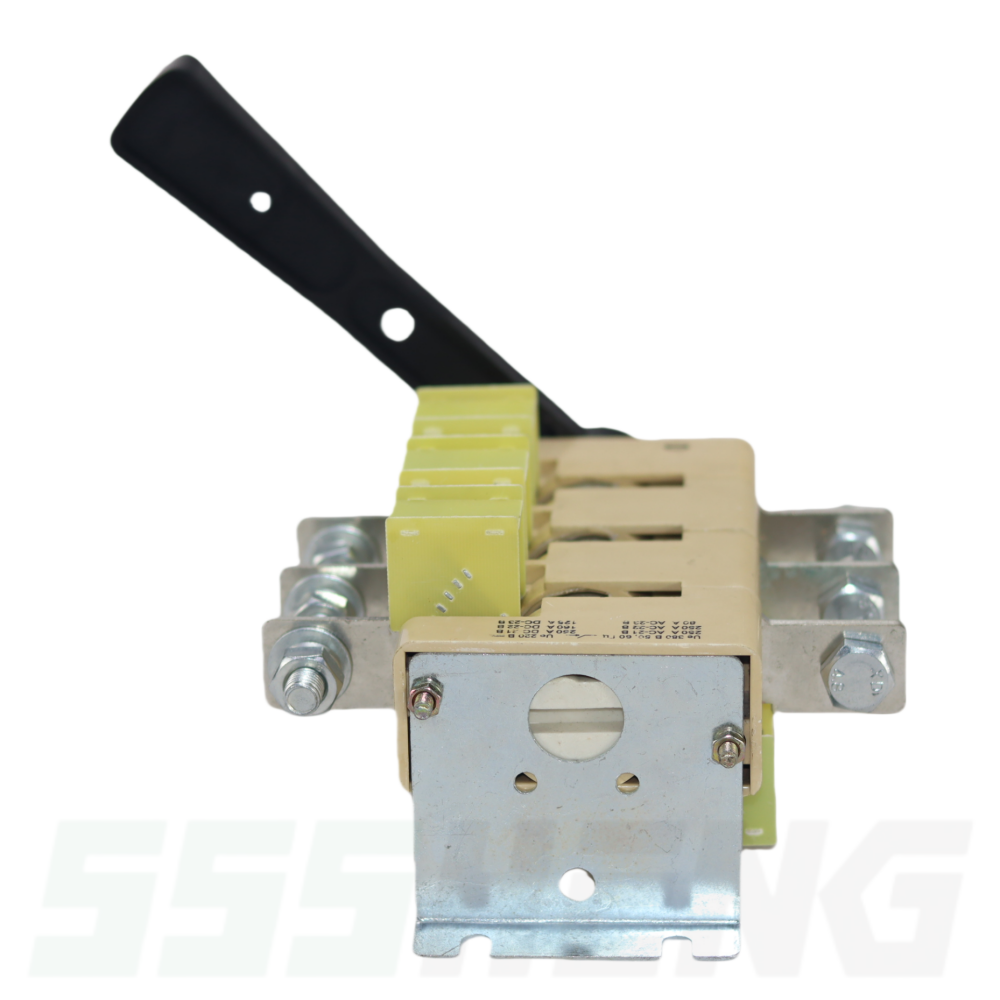

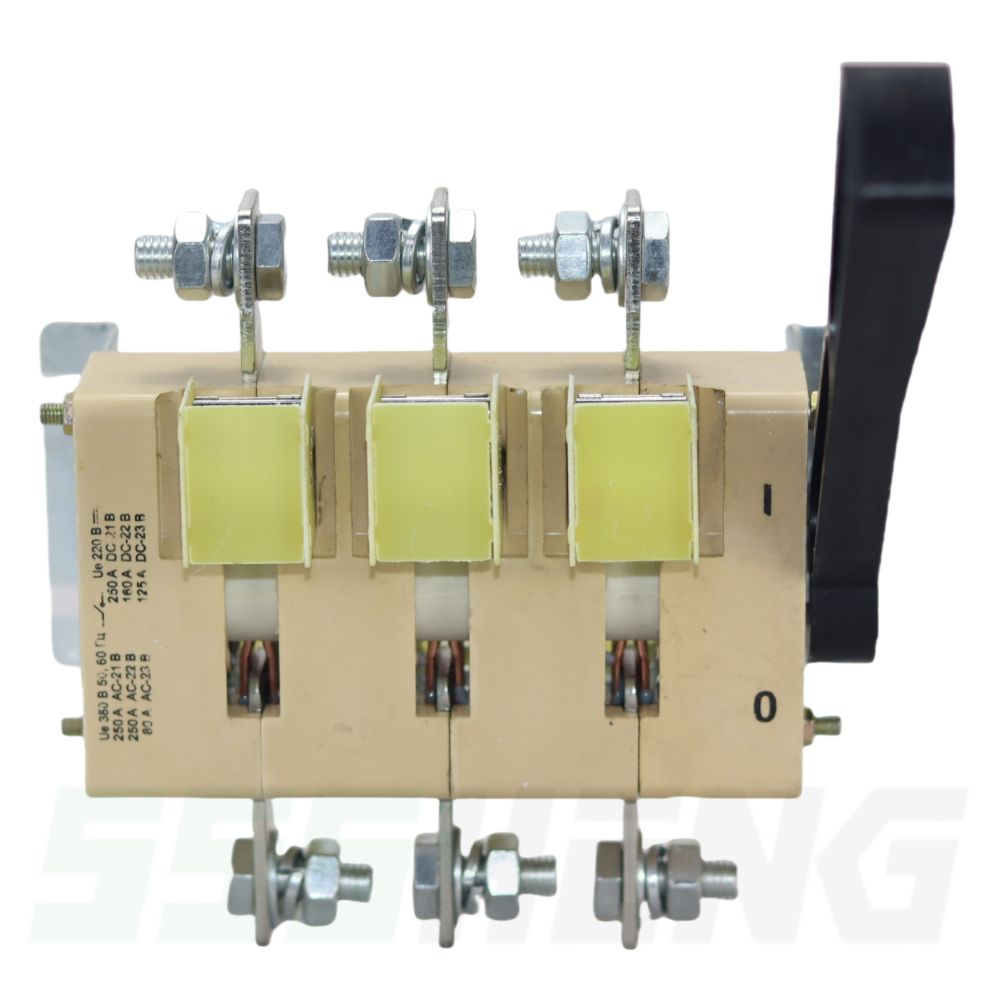

ВР32-35А31220-250А-УХЛ3,IP00,с дугогасительными камерами,несъёмная боковая рукоятка,Выключатель-разъединитель
Выключатели-разъединители предназначены для включения, пропускания и отключения переменного тока номинальным
напряжением до 660 В номинальной частоты 50 и 60 Гц и постоянного тока номинальным напряжением до 440В в устройствах
распределения электрической энергии, а также постоянного тока напряжением 1140В без нагрузки.
Описание
маркер
Назначение
Выключатели-разъединители предназначены для включения, пропускания и отключения переменного тока номинальным.
напряжением до 660 В номинальной частоты 50 и 60 Гц и постоянного тока номинальным напряжением до 440В в устройствах.
распределения электрической энергии, а также постоянного тока напряжением 1140В без нагрузки.
Cтруктура условного обозначения
1.буквенное обозначение аппарата и номер серии;
2.условный тепловой ток: 31-100 А, 35-250 А, 37-400 А, 39-630 А;
3.обозначение съемности рукоятки: А – несъемная, В – съемная.
4.число полюсов и число направлений:
1 – однополюсный на одно направление, 2 – двухполюсный на одно направление,
3 – трехполюсный на одно направление, 4 – четырехполюсный на одно направление;
5 – однополюсный на два направления, 6 – двухполюсный на два направления,
7 – трехполюсный на два направления, 8 – четырехполюсный на два направления;
5.наличие или отсутствие дугогасительных камер:
0 – отсутствие дугогасительных камер, 1 – наличие дугогасительных камер;
6.расположение плоскости присоединения внешних зажимов контактных выводов:
1 – параллельно плоскости монтажа, 2 – перпендикулярно плоскости монтажа,
3 – комбинированное: ввод параллельно, вывод перпендикулярно плоскости монтажа;
4 – комбинированное: ввод перпендикулярно, вывод параллельно плоскости монтажа;
7.вид рукоятки ручного привода:
0 – без рукоятки, 2 – боковая рукоятка, 3 – передняя поворотная рукоятка,
4 – передняя смещенная рукоятка, 5 – боковая смещенная рукоятка;
8.наличие или отсутствие вспомогательных контактов;
0 – без вспомогательных контактов, 1 – со вспомогательными контактами;
9.степень защиты со стороны рукоятки привода: 00 – IР00, 32 – IР32, 54 – IР54;
10.климатическое исполнение (УХЛ, Т) и категория размещения
(2 – для IР54, 3 – для IР00, IР32) по ГОСТ 15150-69;
11.аппараты нормально поставляются с правой рукояткой;
расположение рукоятки слева должно быть оговорено в заказе (лев.).
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от –60 °С до +40 °С для исполнения УХЛ и от –10 °С до +45 °С для исполнения Т по ГОСТ15150-69.
Группа условий эксплуатации М4 по ГОСТ 17516.1-90.
Степень загрязнения окружающей среды – 3.
Рабочее положение в пространстве – любое при условии правильного выбора привода.
Классификация
Аппараты классифицируются: по номинальному току; числу полюсов; виду рукоятки привода – боковая, устанавливается
непосредственно на аппарате,обеспечивает степень защить IР00, боковая смещенная – устанавливается на боковой поверхности
шкафа, обеспечивает степень защиты IР32 и IР54,передняя смещенная – устанавливается на передней поверхности шкафа,
обеспечивает степень защиты IР00, передняя поворотная рукоятка – обеспечивает степень защиты IР32; по расположению
плоскости присоединения внешних зажимов; наличию или отсутствию дугогасительных камер; наличию или отсутствию
вспомогательных контактов.
Tеxнические характеристики
Габаритные и присоединительные pазмеры
